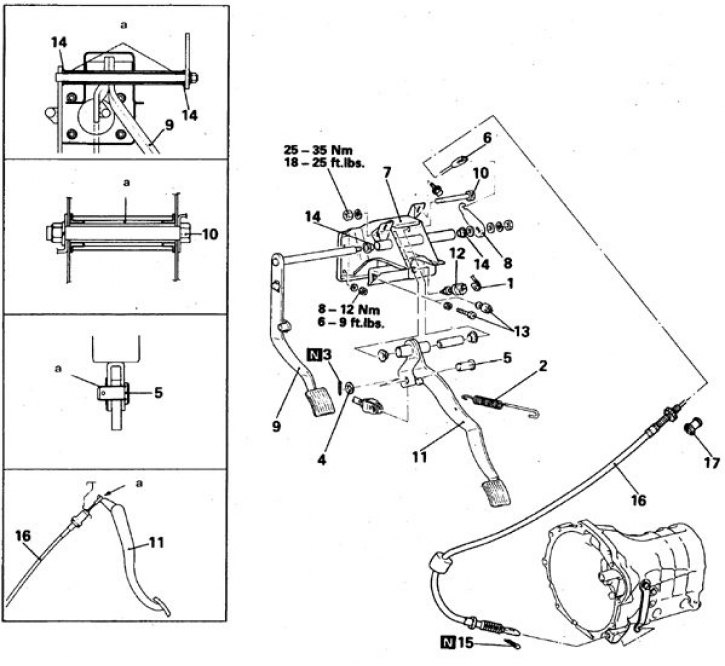

Педаль сцепления (тросовый привод)
1. Разъем выключателя сигнала торможения; 2. Пружина; 3. Шплинт; 4. Шайба; 5. Ось; 6. Наконечник троса; 7. Кронштейн; 8. Рычаг; 9. Педаль; 10. Ось педали тормоза; 11. Педаль тормоза; 12. Выключатель сигнала торможения; 13. Болт ограничителя хода; 14. Втулка; 15. Шплинт; 16. Трос; 17. Втулка; а. Смазать

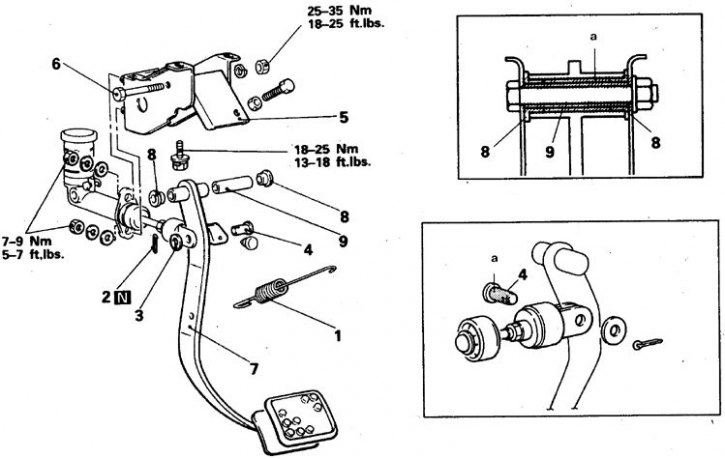

Педаль сцепления (гидропривод), для а/м 1989-90 гг. с двигателем 2,6 л
1. Пружина; 2. Расшплинтуйте ось вилки; 3. Шайба; 4. Ось вилки; 5. Кронштейн; 6. Ось; 7. Педаль; 8. Торцевая втулка; 9. Втулка оси; а. Смазать; N – заменить при сборке

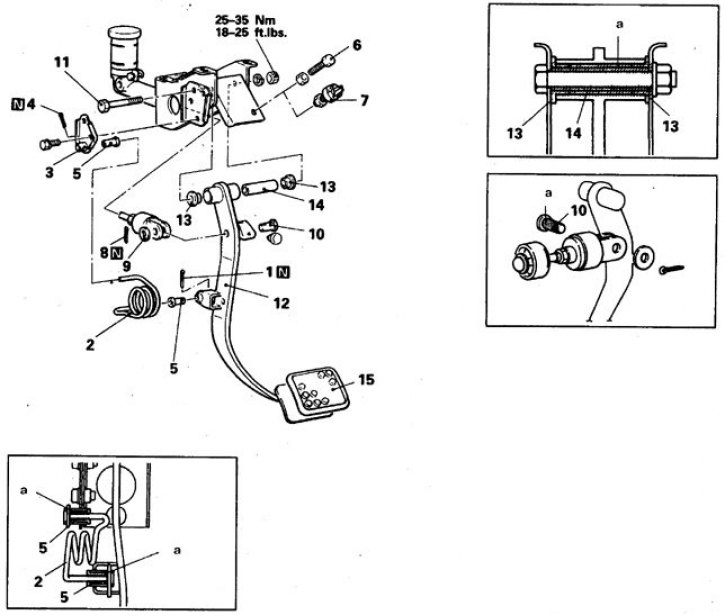

Педаль сцепления на а/м 1990-91 гг., двигатель 3,0 л
1. Расшплинтуйте ось вилки; 2. Снимите пружину; 3. Кронштейн; 4. Шплинт; 5. Втулка; 6. Болт ограничителя хода; 7. Датчик выключения сцепления; 8. Шплинт; 9. Шайба; 10. Ось вилки; 11. Болт; 12. Педаль; 13. Торцевая втулка; 14. Втулка оси; 15. Накладка педали; а. Смазать; N – заменить при сборке

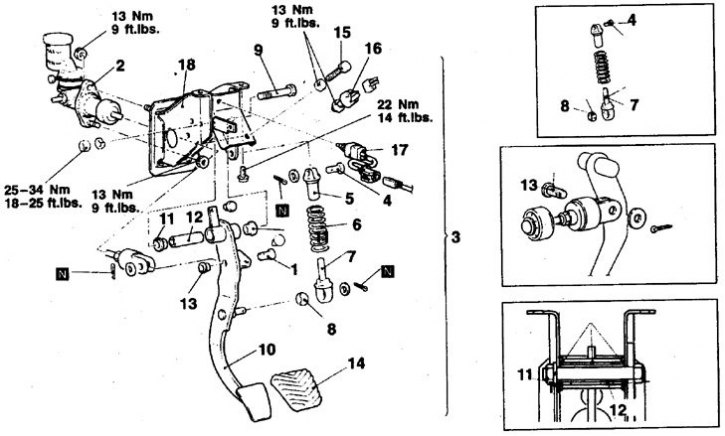

Педаль сцепления на а/м 1992-95 гг.
1. Расшплинтуйте ось вилки; 2. Отсоедините главный цилиндр то кронштейна (одна из гаек находится со стороны моторного отсека); 3. Педаль в сборе; 4. Ось вилки; 5. Серьга А; 6. Пружина; 7. Серьга В; 8. Втулка; 9. Ось педали; 10. Педаль; 11. Торцевая втулка; 12. Втулка оси; 13. Втулки; 14. Накладка; 15. Болт ограничителя хода (на а/м без круиз-контроля); 16. Датчик включения сцепления (на а/м с системой круиз-контроля); 17. Блокирующий переключатель; 18. Кронштейн; а. Смазать; N – заменить при сборке
Снятие и установка
Автомобили с тросовым приводом сцепления
1. Отпустите гайку оболочки троса, чтобы образовалась слабина.
2. Отсоедините трос от педали.
3. Отверните гайку и снимите рычаг педали, обозначив его положение.
4. Снимите педаль с осью, проследив за сохранностью втулки оси.
5. Установка выполняется в обратном порядке.
6. Смажьте необходимые точки.
Автомобили с гидроприводом сцепления
Автомобили 1989-90 гг., двигатель 2,6 л
1. Порядок снятия (в соответствии с нумерацией позиций) педали сцепления на автомобилях 1989-90 гг. с двигателем 2,6 л смотрите на рис. Педаль сцепления (гидропривод), для а/м 1989-90 гг. с двигателем 2,6 л.
2. При установке затяните все соединения в соответствии с требуемыми моментами.
3. Отрегулируйте педаль (см. подраздел 9.1.2).
Автомобили 1990-91 гг., двигатель 3,0 л
1. Порядок снятия (в соответствии с нумерацией позиций) педали сцепления на автомобилях 1990-91 гг. с двигателем 3,0 л смотрите на рис. Педаль сцепления на а/м 1990-91 гг., двигатель 3,0 л.
2. При установке затяните все соединения в соответствии с требуемыми моментами.
3. Отрегулируйте педаль (см. подраздел 9.1.2).
Автомобили 1992-98 гг.
1. Порядок снятия (в соответствии с нумерацией позиций) педали сцепления на автомобилях 1992-98 гг. смотрите на рис. Педаль сцепления на а/м 1992-95 гг.
2. При установке смажьте указанные места и затяните все соединения в соответствии с требуемыми моментами.
3. Отрегулируйте педаль (см. подраздел 9.1.2).
