Разборка третьего ряда сидений
1. Снять внешнюю крышку устройства регулировки наклона спинки сиденья (1).
2. Снять кнопку размыкания захватов (2).
3. Снять накладку кнопки размыкания захватов (3).
4. Снять крышку замка (4).
5. Отсоединить соединение троса захвата (5).
6. Снять спинку третьего ряда сидений в сборе (6).
7. Снять кнопку регулировки наклона спинки сиденья (7).
8. Снять крышку устройства регулировки наклона спинки сиденья (8).
9. Снять кнопку складывания сиденья (9).
10. Снять облицовку кнопки складывания сиденья (10).
11. Снять заднюю панель спинки третьего ряда сидений (11).
12. Снять направляющую подголовников (12).
13. Снять раму спинки третьего ряда сидений (13).
14. Снять подушку спинки третьего ряда сидений (14).
15. Снять чехол спинки третьего ряда сидений (15).
16. Снять тягу (16).
17. Снять пружину (17).
18. Снять крышку устройства регулировки наклона спинки сиденья (18).
19. Снять внутреннюю крышку устройства регулировки наклона спинки сиденья (19).
20. Снять вал (20).
21. Снять захват ремня безопасности (21).
22. Снять раму подушки третьего ряда сидений (22).
23. Снять подушку третьего ряда сидений (23).
24. Снять чехол подушки третьего ряда сидений (24).
25. Снять трос захвата (25).
26. Снять замок третьего ряда сидений (26).
27. Снять крышку рычага (27).
28. Снять кулачок (28).
29. Снять опору рамы третьего ряда сидений в сборе (29).
30. Снять захват в сборе (30).
31. Снять крышку ударника (31).
32. Снять ударник (32).
Сборка третьего ряда сидений

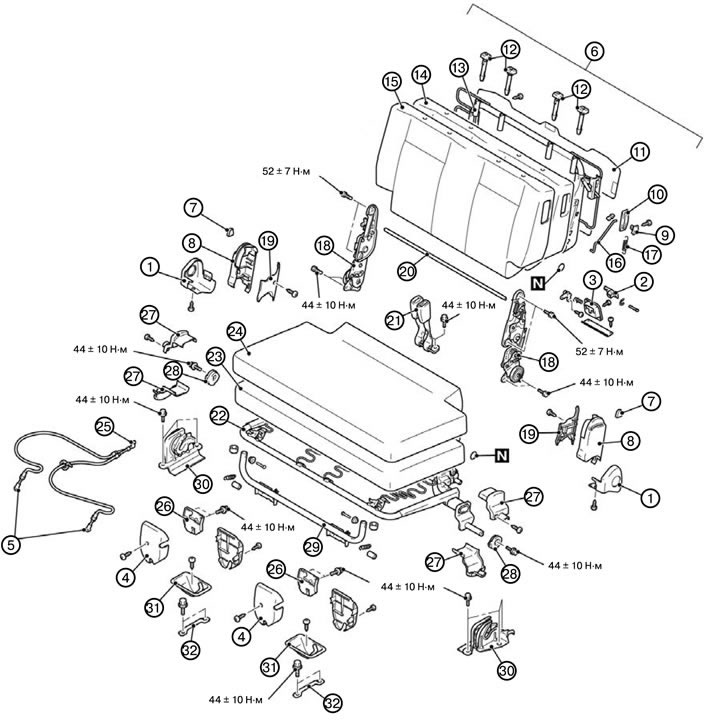

Примечание. При сборке затянуть болты моментами затяжки, указанными на рисунке.
1. Установить ударник (32).
2. Установить крышку ударника (31).
3. Установить захват в сборе (30).
4. Установить опору рамы третьего ряда сидений в сборе (29).
5. Установить кулачок (28).
6. Установить крышку рычага (27).
7. Установить замок третьего ряда си -дений (26).
8. Установить трос захвата (25).
9. Установить чехол подушки третьего ряда сидений (24).
10. Установить подушку третьего ряда сидений (23).
11. Установить раму подушки третьего ряда сидений (22).
12. Установить захват ремня безопасности (21).
13. Установить вал (20).
14. Установить внутреннюю крышку устройства регулировки наклона спинки сиденья (19).
15. Установить крышку устройства регулировки наклона спинки сиденья (18).
16. Установить пружину (17).
17. Установить тягу (16).
18. Установить чехол спинки третьего ряда сидений (15).
19. Установить подушку спинки третьего ряда сидений (14).
20. Установить раму спинки третьего ряда сидений (13).
21. Установить направляющую подголовников (12).
22. Установить заднюю панель спинки третьего ряда сидений (11).
23. Установить облицовку кнопки складывания сиденья (10).
24. Установить кнопку складывания сиденья (9).
25. Установить крышку устройства регулировки наклона спинки сиденья (8).
26. Установить кнопку регулировки наклона спинки сиденья (7).
27. Установить спинку третьего ряда сидений в сборе (6).
28. Подсоединить соединение троса захвата (5).
29. Установить крышку замка (4).
30. Установить накладку кнопки размыкания захватов (3).
31. Установить кнопку размыкания захватов (2).
32. Установить внешнюю крышку устройства регулировки наклона спинки сиденья (1).
