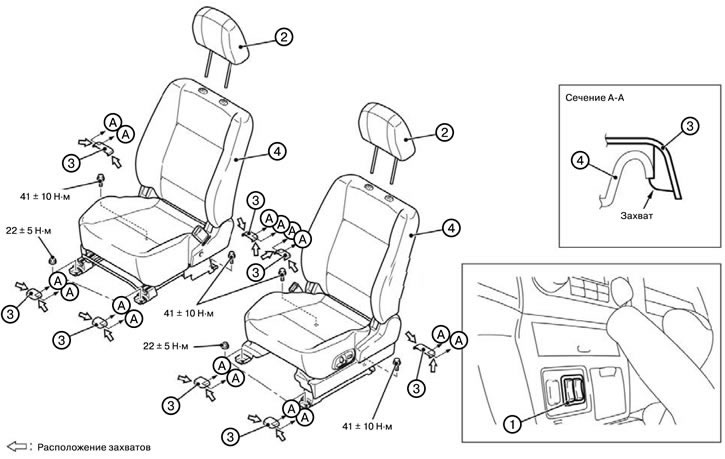

Снятие передних сидений
Внимание. На автомобилях оборудованных дополнительной системой пассивной безопасности (SRS), перед снятием передних сидений, см. Главу 20 - Меры предосторожности и Модуль подушки безопасности.
1. Снять выключатель устройства подогрева сиденья (модель с устройством подогрева сиденья) (1).
2. Снять подголовник (2).
3. Снять крепежную крышку переднего сиденья (3).
4. Снять переднее сиденье в сборе (4).
Установка передних сидений
Примечание. При установке затянуть болты моментами затяжки, указанными на рисунке.
1. Установить переднее сиденье в сборе (4).
2. Установить крепежную крышку переднего сиденья (3).
3. Установить подголовник (2).
4. Установить выключатель устройства подогрева сиденья (модель с устройством подогрева сиденья) (1).
Примечание. Сначала установить все крепежные гайки и болты переднего сиденья, и затем затянуть их рекомендуемым моментом затяжки.

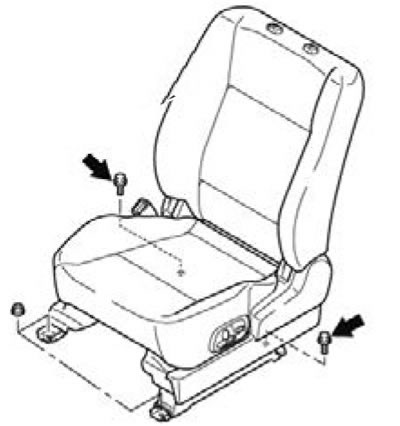

1) Затянуть болты, показанные на рисунке, до того как на подушку сиденья будет оказана нагрузка.

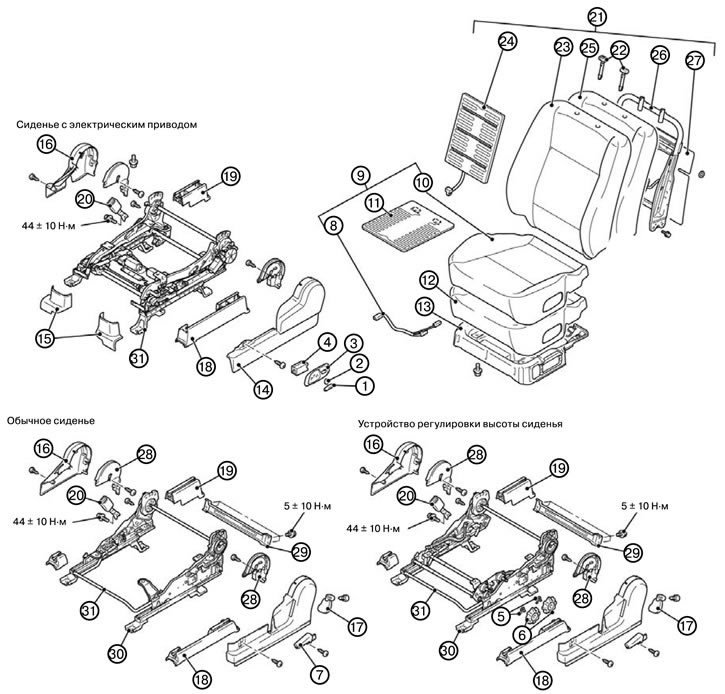

Разборка передних сидений
1. Снять кнопку регулировки наклона спинки сиденья (модели с электрическим приводом сиденья) (1).
2. Снять кнопку передвижения сиденья (модели с электрическим приводом сиденья) (2).
3. Снять накладку выключателя электрического привода (модели с электрическим приводом сиденья) (3).
4. Снять выключатель электрического привода (модели с электрическим приводом сиденья) (4).
5. Снять зажим (модели с двойным устройством регулировки высоты сиденья) (5).
6. Снять кнопку регулировки высоты сиденья (модели с двойным устройством регулировки высоты сиденья) (6).
7. Снять рычаг регулировки наклона спинки сиденья (модели без электрического привода сиденья) (7).
8. Снять хомут электропроводки (8).
9. Снять подушку переднего сиденья в сборе (9).
10. Снять чехол подушки переднего сиденья (10).
11. Снять устройство подогрева переднего сиденья (модели с устройством подогрева переднего сиденья) (11).
12. Снять подушку переднего сиденья (12).
13. Снять раму подушки переднего сиденья (13).
14. Снять боковую защитную крышку (14).
15. Снять крышку передней передвижной рейки (15).
Оригинал можно найти на сайте [www.MitsubishiMan.ru]
16. Снять крышку навеса сиденья (16).
17. Снять крышку задней передвижной рейки (17).
18. Снять боковую крышку устройства регулировки перемещения сиденья (18).
19. Снять внутреннюю боковую крышку устройства регулировки перемещения сиденья (19).
20. Снять захват ремня безопасности переднего сиденья (20).
21. Снять спинку переднего сиденья в сборе (21).
22. Снять направляющую подголовника (22).
23. Снять чехол спинки переднего сиденья (23).
24. Снять устройство подогрева спинки сиденья (модели с устройством подогрева переднего сиденья) (24).
25. Снять подушку спинки сиденья (25).
26. Снять раму спинки сиденья (модели без боковой подушки безопасности) (26).
27. Снять заднюю панель спинки переднего сиденья (27).
28. Снять нижнюю крышку устройства регулировки наклона спинки сиденья (28).
29. Снять раму переднего сиденья (модели без электрического привода) (29).
30. Снять устройство регулировки передвижения сиденья (30).
31. Снять рычаг устройства регулировки передвижения сиденья (модели без электрического привода) (31).
Сборка передних сидений
Примечание. При сборке затянуть болты моментами затяжки, указанными на рисунке.
1. Установить рычаг устройства регулировки передвижения сиденья (модели без электрического привода) (31).
2. Установить устройство регули ровки передвижения сиденья (30).
3. Установить раму переднего сиденья (модели без электрического привода) (29).
4. Установить нижнюю крышку устройства регулировки наклона спинки сиденья (28).
5. Установить заднюю панель спинки переднего сиденья (27).
6. Установить раму спинки сиденья (модели без боковой подушки безопасности) (26).
7. Установить подушку спинки сиденья (25).
8. Установить устройство подогрева спинки сиденья (модели с устройством подогрева переднего сиденья) (24).
9. Установить чехол спинки переднего сиденья (23).
10. Установить направляющую подголовника (22).
11. Установить спинку переднего сиденья в сборе (21).
12. Установить захват ремня безопасности переднего сиденья (20).
13. Установить внутреннюю боковую крышку устройства регулировки перемещения сиденья (19).
14. Установить боковую крышку устройства регулировки перемещения сиденья (18).
15. Установить крышку задней передвижной рейки (17).
16. Установить крышку навеса сиденья (16).
17. Установить крышку передней передвижной рейки (15).
18. Установить боковую защитную крышку (14).
19. Установить раму подушки переднего сиденья (13).
20. Установить подушку переднего сиденья (12).
21. Установить устройство подогрева переднего сиденья (модели с устройством подогрева переднего сиденья) (11).
22. Установить чехол подушки переднего сиденья (10).
23. Установить подушку переднего сиденья в сборе (9).
24. Установить хомут электропроводки (8).
25. Установить рычаг регулировки наклона спинки сиденья (модели без электрического привода сиденья) (7).
26. Установить кнопку регулировки высоты сиденья (модели с двойным устройством регулировки высоты сиденья) (6).
27. Установить зажим (модели с двойным устройством регулировки высоты сиденья) (5).
28. Установить выключатель электрического привода (модели с электрическим приводом сиденья) (4).
29. Установить накладку выключателя электрического привода (модели с электрическим приводом сиденья) (3).
30. Установить кнопку передвижения сиденья (модели с электрическим приводом сиденья) (2).
31. Установить кнопку регулировки наклона спинки сиденья (модели с электрическим приводом сиденья) (1).
