Передние сидения (Mitsubishi Space Star)

Снятие

• Снимите напольную консоль.
• Лезвием отвертки как рычагом снимите выключатели обогревателей сидений и отсоедините от них электрические разъемы (рис. 17.92). Чтобы предотвратить повреждений напольной консоли, тканью оберните лезвие отвертки.

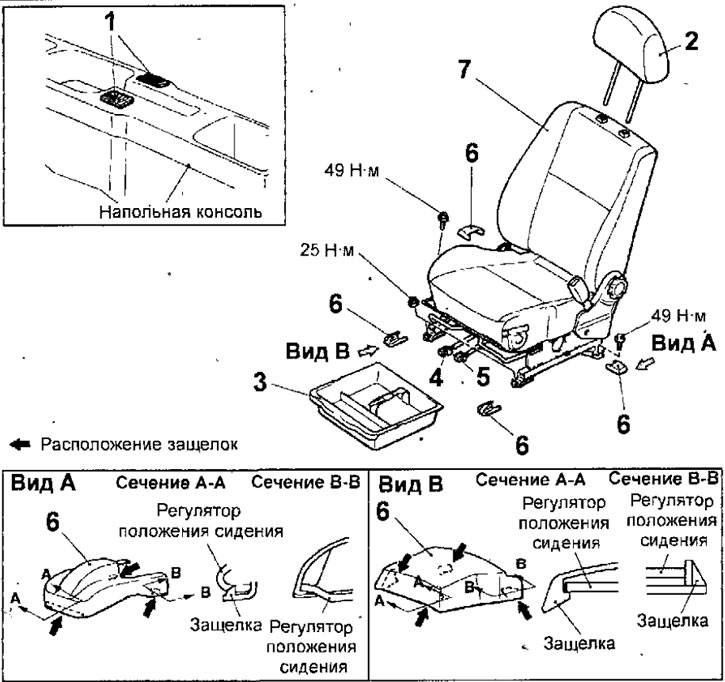

Рис. 17.92. Переднее сидение: 1 - выключатель обогревателя сидения; 2 - подголовник; 3 - выдвижной ящик (автомобиль с выдвижным ящиком, расположенным под передним сидением); 4 разъем жгута проводов (автомобиль с подогревом передних сидений); 5 - разъем жгута проводов системы безопасности (автомобиль с боковыми подушками безопасности, расположенными в спинках сидений); 6 - крышка салазок сидения; 7 - переднее сидение

• Снимите подголовник.
• Достаньте выдвижной ящик из-под сидения переднего пассажира.
• Отсоедините разъем от обогревателя сидения.
• Снимите защитные крышки салазок сидения.
• На автомобиле с боковыми подушками безопасности, расположенными в спинках сидений, отсоедините разъемы жгута проводов системы безопасности.
• Отверните гайки и болты и снимите переднее сидение.
• Проверка выключателя обогревателя сидения.
• Омметром проверьте проводимость между контактами разъема выключателя обогревателя сидения (рис. 17.93).

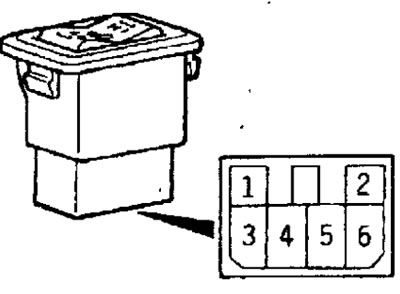

Рис. 17.93. Расположение контактов разъема выключателя обогревателя сидения

Примечание. Для проверки диодов измените полярность омметра с (+) на (-) и повторно проведите измерение.

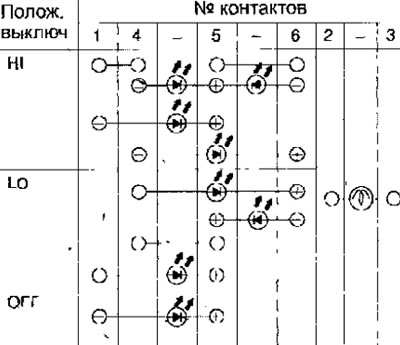

Проверка проводимости выключателя обогревателя сидения

Проверка обогревателя спинки переднего сидения

• Омметром измерьте сопротивление между контактами разъема обогревателя спинки переднего сидения (рис. 17.94).

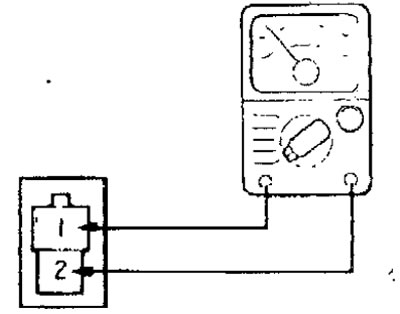

Рис. 17.94. Измерение сопротивления обогревателя спинки переднего сидения

Проверка обогревателя подушки сидения

• Омметром измерьте сопротивление между контактами разъема обогревателя подушки переднего сидения (рис. 17.95).

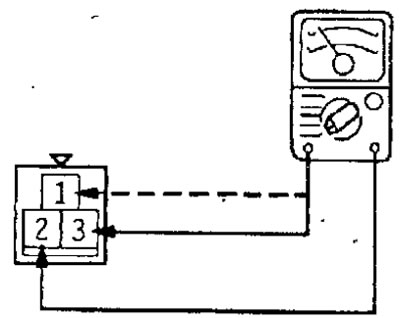

Рис. 17.95. Измерение сопротивления обогревателя подушки переднего сидения

Установка

• Установка проводится в последовательности, обратной снятию.
• Затяните болты крепления переднего сидения в последовательности А, В, С и D. показанной на рисунке 17.96.

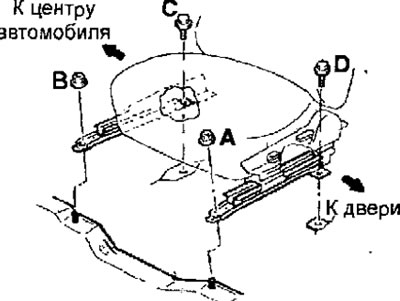

Рис. 17.96. Последовательность (А, В, С и D) затягивания болтов и гаек крепления переднего сидения

• После предварительной затяжки элементов крепления сидений (болтов и гаек), после их установки на место, окончательно затяните гайки моментом 25 Н·м и болты моментом 49 Н·м.

Разборка и сборка переднего сидения

Разборка

• Снимите заглушку, выверните винт и снимите рукоятку регулировки наклона спинки сидения (рис. 17.97).

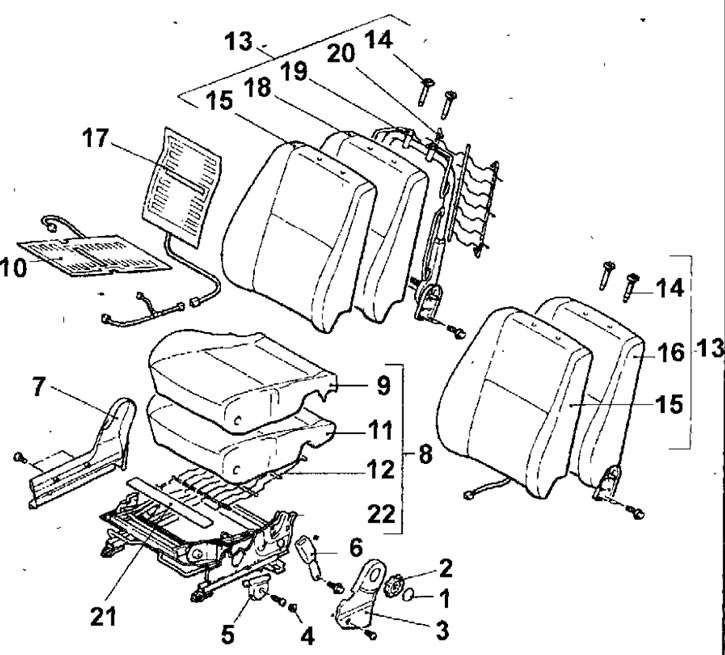

Рис. 17.97. Переднее сидение: 1 - заглушка; 2 - рукоятка регулировки наклона спинки сидения; 3 - внутренняя боковая крышка; 4 - крышка; 5 - ручка автоматической блокировки; 6 - замок ремня безопасности переднего сидения; 7 - внутренняя крышка; 8-подушка переднего сидения; 9-обивка подушки; 10-обогреватель подушки; 11 - набивка подушки; 12 - подвеска подушки; 13 - спинка переднего сидения; 14-направляющая подголовника; 15-обивка спинки; 16- набивка спинки и подушка безопасности (на автомобиле с боковыми подушками безопасности); 17 - обогреватель спинки; 18 - набивка спинки; 19 - опора спинки; 20 - пружина спинки: 21 - фетровая защита; 22 - регулятор положения сидения

• Выверните винт и снимите внутреннюю боковую крышку переднего сидения.
• Снимите крышку, выверните винт и снимите ручку автоматической блокировки.
• Выверните болт и снимите замок ремня безопасности переднего сидения.
• Выверните винты и снимите внутреннюю крышку переднего сидения.
• Выверните болты и снимите спинку сидения.
• Отогните зажимы и снимите обивку подушки, обогреватель подушки и набивку подушки.
• Через набивку спинки сожмите разрезные нижние части направляющих подголовников и достаньте их из спинки сидения (рис. 17.98).

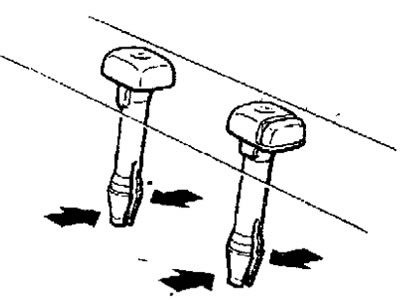

Рис. 17.98. Направления сжатия при снятии направляющих подголовника


• При необходимости отогните зажимы и снимите обивку спинки с подушкой безопасности и обогреватель спинки.

Сборка

• Сборка сидения проводится в последовательности, обратной разборке.
