Снятие
- Перед снятием панели приборов изучите меры безопасности по обслуживанию элементов системы дополнительной безопасности SRS. Установите передние колеса для прямолинейного движения и выключите зажигание. В противном случае, возможно повреждение спирального провода и вывод из строя системы дополнительной безопасности SRS. В результате чего возможно несанкционированное срабатывание подушки безопасности, что может привести к получению травм.
- Снятие и установка панели приборов - это операции, которые необходимо выполнять осторожно. При снятии убедитесь в полном разъединении электрических разъемов. При установке на место убедитесь в правильной прокладке и креплении жгутов проводов.
Примечания.
- Чтобы предотвратить повреждение деталей, тканью оберните лезвие отвертки.
- Для того, чтобы не поранить руки, надевайте перчатки.
- Снимите центральную напольную консоль.
- Выверните самонарезающие винты и снимите нижнюю крышку панели приборов (рис. 17.87).

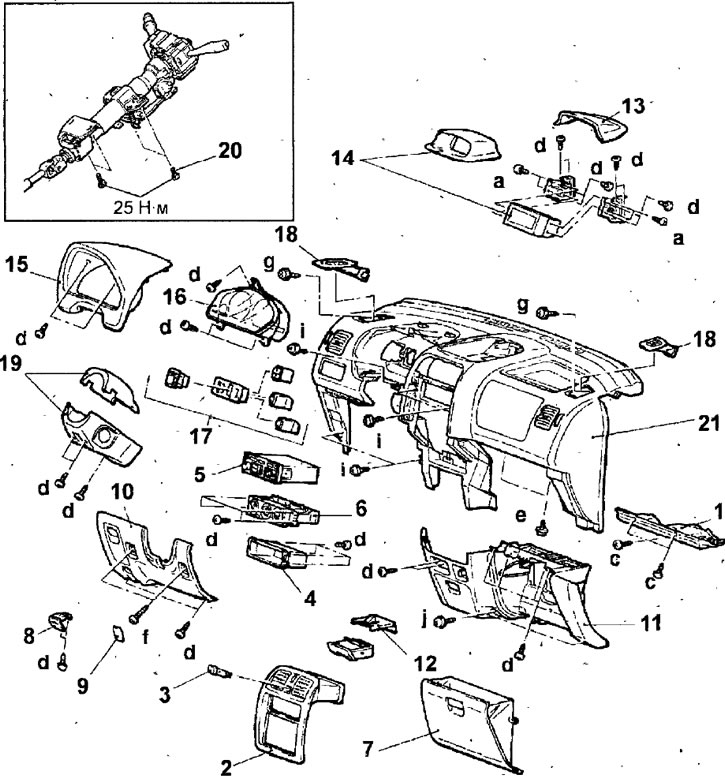

Рис. 17.87. Панель приборов: 1 - нижняя крышка панели приборов; 2 - нижняя центральная панель; 3 - выключатель аварийной световой сигнализации; 4 - бокс для мелких вещей; 5 - радиоприемник; 6 - блок управления отоплением и кондиционированием воздуха; 7 - перчаточный ящик; 8 - ручка отпирания замка капота; 9 - нижняя заглушка; 10 - нижняя обивка панели приборов со стороны водителя; 11 - нижняя обивка панели приборов со стороны пассажира; 12 - пепельница; 13 - облицовка многофункционального дисплея; 14 - многофункциональный дисплей; 15 - облицовка комбинации приборов; 16 - комбинация приборов; 17 - переключатели панели приборов; 18 - боковая вентиляционная решетка; 19 - кожухи рулевой колонки; 20 - болты крепления рулевой колонки; 21 - панель приборов: a - самонарезающий винт, 5x10; b - самонарезающий винт, 5x16; c -самонарезающий винт, 4,8x13; d - самонарезающий винт (черного цвета), 4,8x16; e - винт с шайбой, 6x12; f - винте шайбой, 6x16; g - самонарезающий болт, 6x16; h - болт с фланцем, 5x16; i - болт с фланцем, 6x14,29; j - болт с фланцем, 6x16; k - болт с фланцем, 6x20
- Снимите нижнюю центральную панель и отсоедините разъем от выключателя аварийной световой сигнализации.
- Снимите бокс для мелких вещей.
- Снимите радиоприемник.
- Выверните винты и вытяните из панели приборов блок управления отоплением и кондиционированием воздуха, затем отсоедините от блока электрические разъемы.
- Снимите перчаточный ящик.
- Выверните винты, отсоедините трос и снимите ручку отпирания замка капота.
- Снимите заглушки, выверните винты и снимите нижние обивки панели приборов со стороны водителя и со стороны пассажира.
- Снимите пепельницу.
- Снимите облицовку многофункционального дисплея.
- Выверните винты, отсоедините разъемы и снимитё многофункциональный дисплей.
- Выверните винты и снимите облицовку комбинации приборов.
- Выверните винты, отсоедините разъемы и снимите комбинацию приборов.
- Отверткой как рычагом снимите переключатели панели приборов и отсоедините от них электрические разъемы.
- Снимите боковые вентиляционные решетки.
- Снимите обивку передних стоек.
- Выверните три винта, освободите 3 защелки и снимите кожухи рулевой колонки.
- Снимите рулевое колесо и подушку безопасности водителя.
- Выверните болты крепления рулевой колонки и опустите рулевую колонку вниз.
- Убедитесь, что от панели приборов отсоединены все электрические разъемы.
- Выверните винты крепления в центральной и боковой частях и снимите панель приборов в сборе.
Установка
- Установка панели приборов проводится в последовательности, обратной снятию.

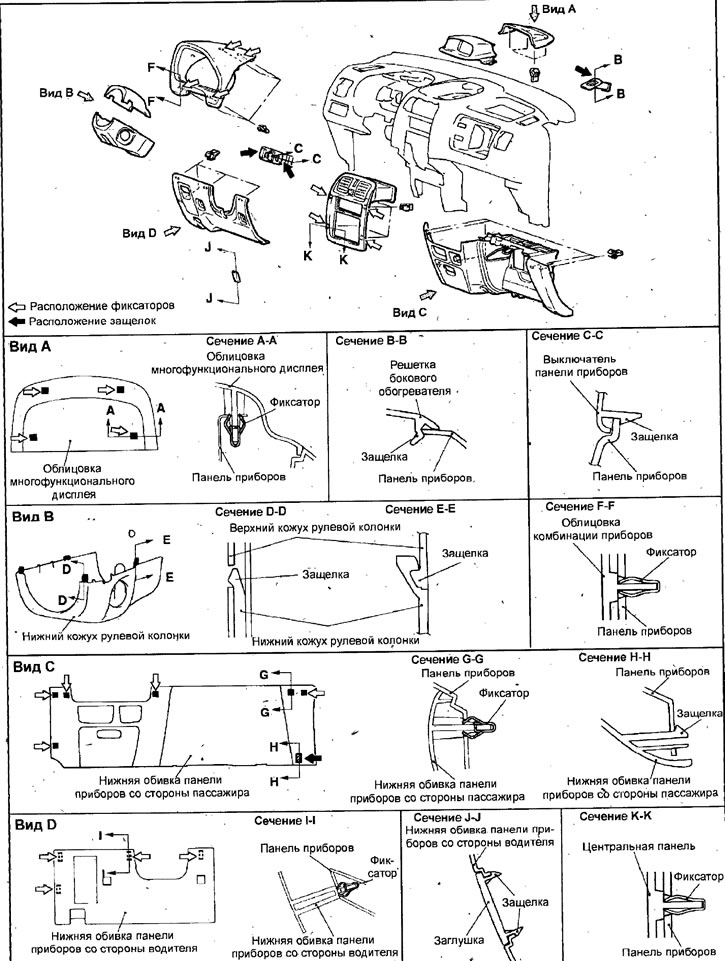

Рис. 17.88. Расположение защелок и фиксаторов панели приборов

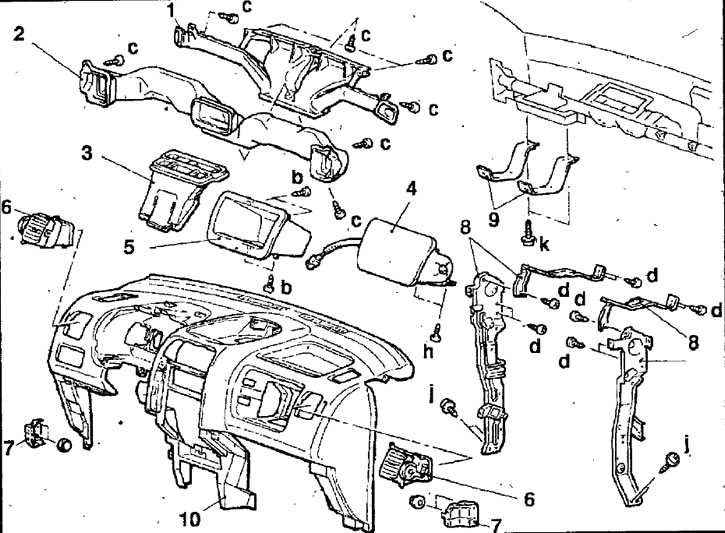

Рис. 17.89. Элементы панели приборов: 1 - воздуховод обогревателя стекол; 2 - распределительный воздуховод; 3 - центральный вентиляционный канал; 4 - подушка безопасности переднего пассажира; 5 - перчаточный ящик; 6 - боковая вентиляционная решетка; 7- нижний кронштейн панели приборов; 8 - средняя опора панели приборов; 9 - амортизирующий элемент; 10 - панель приборов; b - самонарезающий винт, 5x16; c - самонарезающий винт, 4,8x13; d - самонарезающий винт (черного цвета), 4,8x16; h - болт с фланцем, 5x16; j - болт с фланцем, 6x16; k - болт с фланцем,6x20
