Оглавление: Снятие облицовки двери ⤓ Установка облицовки двери ⤓ Разборка облицовки двери ⤓ Сборка облицовки двери ⤓
Снятие облицовки двери

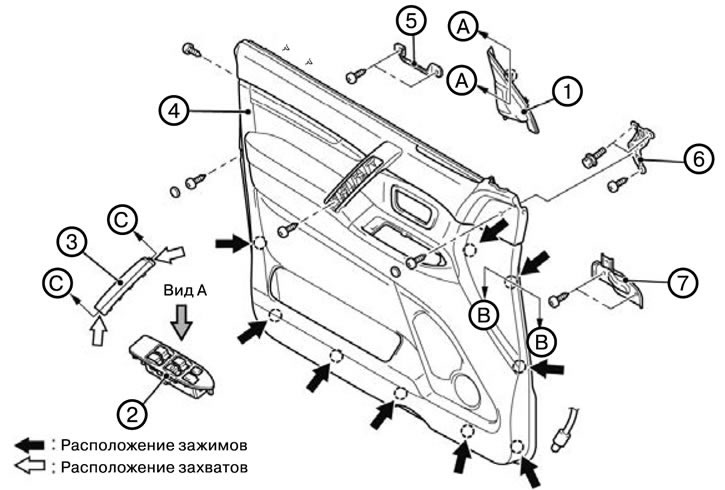

Передняя дверь
1. Снять треугольную крышку (1).
2. Снять панель выключателя электрических стеклоподъемников в сборе (2).

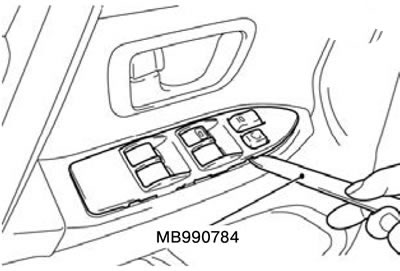

1) Снять панель выключателя электрических стеклоподъемников в сборе при помощи специального инструмента МВ990784.
3. Снять крышку ручки передней двери (3).
4. Снять облицовку передней двери (4).
5. Снять верхний крепеж ручки двери (5).
6. Снять кронштейн облицовки передней двери (6).
7. Снять кронштейн ручки двери (7).

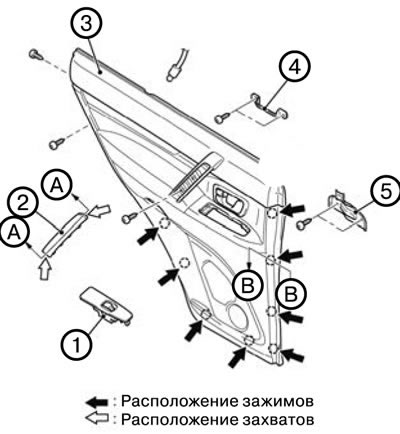

Задняя дверь
1. Снять панель выключателя электрических стеклоподъемников в сборе (1).
2. Снять крышку ручки задней двери (2).
3. Снять облицовку задней двери (3).
4. Снять верхний крепеж ручки двери (4).
5. Снять кронштейн ручки двери (5).
Установка облицовки двери
Передняя дверь
1. Установить кронштейн ручки двери (7).
2. Установить кронштейн облицовки передней двери (6).
3. Установить верхний крепеж ручки двери (5).
4. Установить облицовку передней двери (4).
5. Установить крышку ручки передней двери (3).
6. Установить панель выключателя электрических стеклоподъемников в сборе (2).
7. Установить треугольную крышку (1).
Задняя дверь
1. Установить кронштейн ручки двери (5).
2. Установить верхний крепеж ручки двери (4).
3. Установить облицовку задней двери (3).
4. Установить крышку ручки задней двери (2).
5. Установить панель выключателя электрических стеклоподъемников в сборе (1).
Разборка облицовки двери

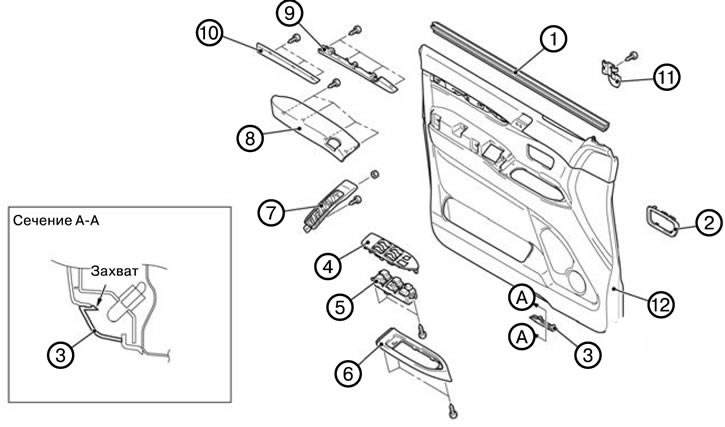

Передняя дверь
1. Снять линейную наладку двери (1).
2. Снять ободок внутренней ручки двери (2).
3. Снять стекло лампочки подсветки двери (3).
4. Снять оправу выключателя электрических стеклоподъемников (4).
5. Снять выключатель электрических стеклоподъемников (5).
6. Снять панель выключателя электрических стеклоподъемников (6).
7. Снять ручку передней двери (7).
8. Снять подлокотник перед ней двери (8).
9. Снять верхнюю панель передней двери (9).
10. Снять нижнюю панель передней двери (10).
11. Снять кронштейн ручки (11).
12. Снять облицовку передней двери (12).

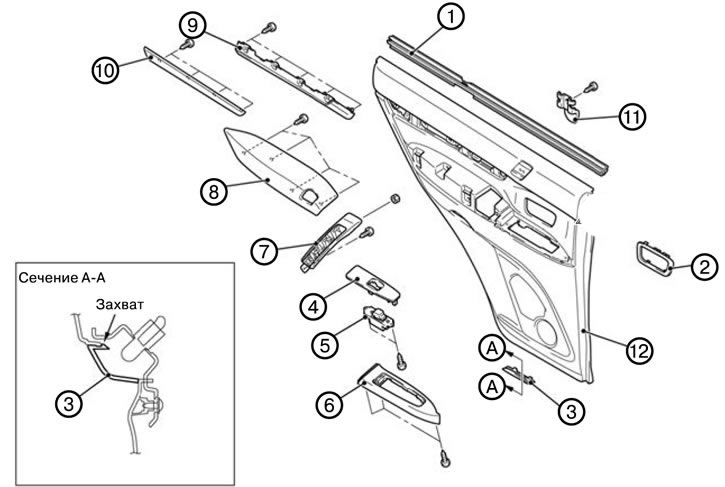

Задняя дверь
1. Снять линейную наладку двери (1).
2. Снять ободок внутренней ручки двери (2).
3. Снять стекло лампочки подсветки двери (3).
4. Снять оправу выключателя электрических стеклоподъемников (4).
5. Снять выключатель электрических стеклоподъемников (5).
6. Снять панель выключателя электрических стеклоподъемников (6).
7. Снять ручку задней двери (7).
8. Снять подлокотник задней двери (8).
9. Снять верхнюю панель задней двери (9).
10. Снять нижнюю панель задней двери (Ю).
11. Снять кронштейн ручки (11).
12. Снять облицовку задней двери (12).
Сборка облицовки двери
Передняя дверь
1. Установить облицовку передней двери (12).
2. Установить кронштейн ручки (11).
3. Установить нижнюю панель передней двери (10).
4. Установить верхнюю панель передней двери (9).
5. Установить подлокотник передней двери (8).
6. Установить ручку передней двери (7).
7. Установить панель выключателя электрических стеклоподъемников (6).
8. Установить выключатель электрических стеклоподъемников (5).
9. Установить оправу выключателя электрических стеклоподъемников (4).
10. Установить стекло лампочки подсветки двери (3).
11. Установить ободок внутренней ручки двери (2).
12. Установить линейную наладку двери (1).
Задняя дверь
1. Установить облицовку задней двери (12).
2. Установить кронштейн ручки (11).
3. Установить нижнюю панель задней двери (10).
4. Установить верхнюю панель задней двери (9).
5. Установить подлокотник задней двери (8).
6. Установить ручку задней двери (7).
7. Установить панель выключателя электрических стеклоподъемников (6).
8. Установить выключатель электрических стеклоподъемников (5).
9. Установить оправу выключателя электрических стеклоподъемников (4).
10. Установить стекло лампочки подсветки двери (3).
11. Установить ободок внутренней ручки двери (2).
12. Установить линейную наладку двери (1).
