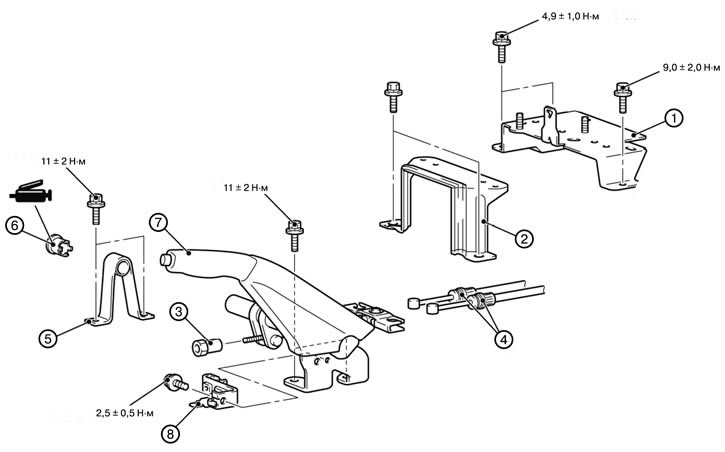

Снятие рычага стояночного тормоза
1. Снять напольную консоль.
2. Снять кронштейн (1).
3. Снять кронштейн напольной консоли (2).
4. Вывернуть регулировочную гайку (3).
5. Отсоединить соединение троса стояночного тормоза (4).
6. Снять стойку стояночного тормоза (5).
7. Снять втулку (6).
8. Снять рычаг стояночного тормоза в сборе (7).
9. Снять выключатель стояночного тормоза (8).
Установка рычага стояночного тормоза
Примечание. При установке затянуть болты моментами, указанными на рисунке.
1. Установить выключатель стояночного тормоза (8).
2. Установить рычаг стояночного тормоза в сборе (7).
3. Установить втулку (6).
4. Установить стойку стояночного тормоза (5).
5. Подсоединить соединение троса стояночного тормоза (4).
6. Завернуть регулировочную гайку (3).
7. Установить кронштейн напольной консоли (2).
8. Установить кронштейн (1).
9. Отрегулировать ход рычага стояночного тормоза.
10. Установить напольную консоль.
