Примечание. При установке затянуть болты моментами, указанными на рисунке.
1. Установить тормозной диск (4).
2. Для того чтобы измерить усилие сопротивления вращению после установки тормозных колодок, сначала измерить сопротивление вращению подшипника ступицы колеса со снятыми тормозными колодками.
1) Снять вал привода колеса.
2) Установить специальный инструмент на ступицу переднего колеса в сборе, как показано на рисунке, и затянуть его заданным моментом.
Момент затяжки: 196 - 255 Н·м

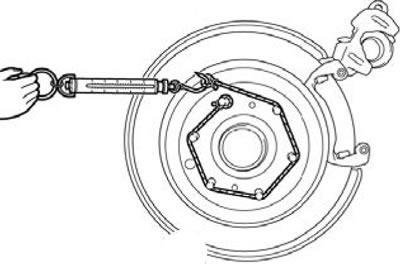

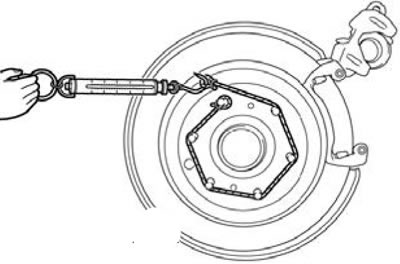

3) Используйте пружинный динамометр для измерения сопротивления вращению подшипника ступицы колеса со снятыми тормозными колодками (в направлении движения вперед).
Короткая колесная база
Длинная колесная база
3. После установки суппорта на поворотный кулак, установить направляющие колодок и колодки на скобу суппорта.
Внимание. Не допускайте загрязнения тормозного диска или фрикционных поверхностей колодок маслом, консистентной смазкой или другими посторонними материалами.

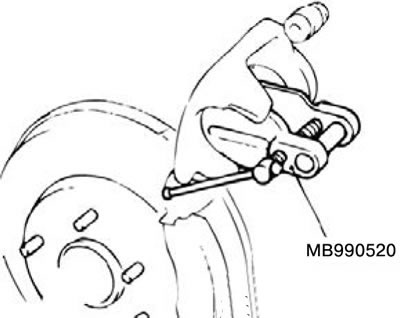

4. Очистить поршень и вставить его в цилиндр с помощью специального инструмента.
5. Будьте осторожны, чтобы защитный чехол поршня не закусило при опускании суппорта в сборе, и затянуть направляющий палец заданным моментом.
Момент затяжки: 74 Н·м
6. Запустить двигатель и затем нажать на педаль тормоза 2-3 раза.
7. Остановить двигатель.
8. Повернуть тормозной диск вперед 10 раз.

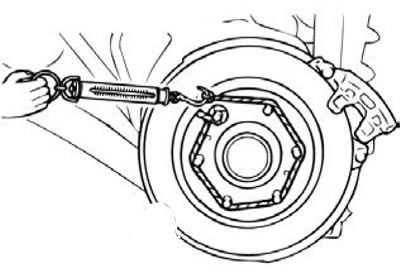

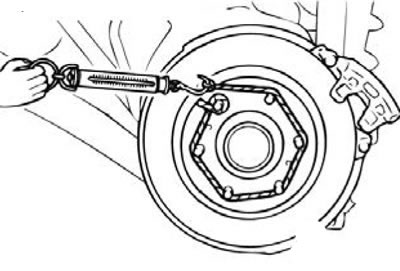

9. Используйте пружинный динамометр для измерения усилия сопротивления вращению после установки тормозных колодок (в направлении движения вперед).
Короткая колесная база
Длинная колесная база
10. Вычислить увеличение усилия сопротивления вращению (разницу между величинами измеренными в пункте 8 и пункте 1).
Номинальная величина:
- Короткая колесная база: 55 Н или меньше.
- Длинная колесная база: 86 Н или меньше.
11. Если увеличение усилия сопротивления вращению превышает номинальную величину, разобрать поршень и очистить его. Проверить его на наличие коррозии или износа манжеты поршня, и проверить, плавность перемещения верхнего и нижнего направляющих пальцев.
12. Установить прокладку (2).
13. Подсоединить соединение тормозного шланга (1).
14. Залить тормозную жидкость.
15. Прокачать гидропривод тормозной системы.
