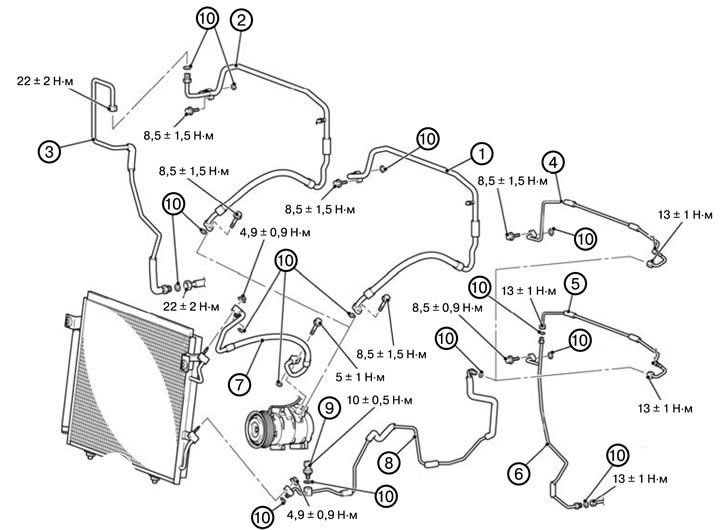

Модель с левосторонним управлением
1. Слить хладагент из системы.
2. Снять аккумуляторную батарею и поддон аккумуляторной батареи.
3. Снять расширительный бачок радиатора.
4. Снять топливный фильтр (модель с объемом двигателя 3200 см³).
5. Снять крышку двигателя.
Примечание. Установить пробки на места снятых трубок для предотвращения попадания в систему воды и посторонних предметов.
6. Снять гибкий всасывающий шланг (1).
7. Снять гибкий всасывающий шланг (2).
8. Снять всасывающий шланг А (3).
9. Снять сливную трубку В (одиночный кондиционер воздуха) (4).
10. Снять сливную трубку В (двойной кондиционер воздуха) (5).
11. Снять сливную трубку А (двойной кондиционер воздуха) (6).
12. Снять гибкий напорный шланг (7).
13. Снять сливную трубку А (8).
14. Снять датчик давления кондиционера воздуха (9).
15. Снять уплотнительное кольцо (10).

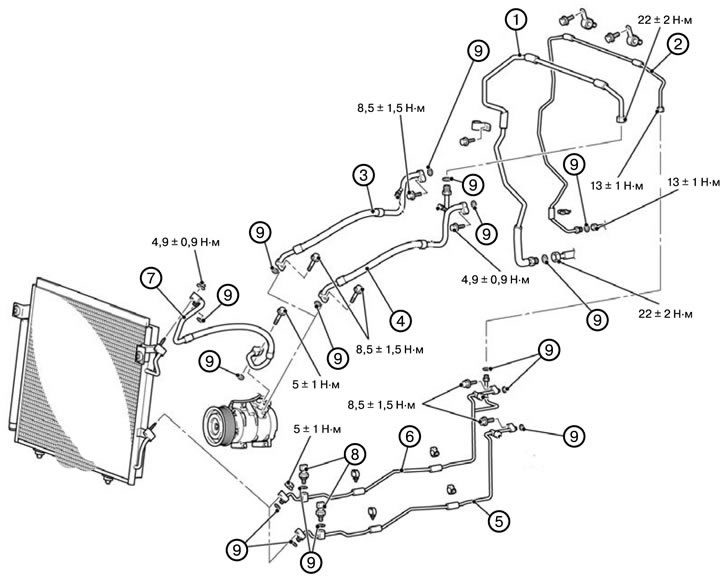

Модель с правосторонним управлением
Материал основан на данных сайта: MITSUBISHIMAN
1. Слить хладагент из системы.
2. Снять аккумуляторную батарею и поддон аккумуляторной батареи.
3. Снять расширительный бачок радиатора.
4. Снять топливный фильтр (модель с объемом двигателя 3200 см³).
5. Снять крышку двигателя.
Примечание. Установить пробки на места снятых трубок для предотвращения попадания в систему воды и посторонних предметов.
6. Снять всасывающую трубку А (одиночный кондиционер воздуха) (1).
7. Снять сливную трубку В (двойной кондиционер воздуха) (2).
8. Снять гибкий всасывающий шланг (3).
9. Снять гибкий всасывающий шланг (двойной кондиционер воздуха) (4).
10. Снять сливную трубку А (одиночный кондиционер воздуха) (5).
11. Снять сливную трубку А (двойной кондиционер воздуха) (6).
12. Снять гибкий напорный шланг (7).
13. Снять датчик давления кондиционера воздуха (8).
14. Снять уплотнительное кольцо (9).
