Замена предохранителей (Mitsubishi Pajero 4)

Плавкие предохранители

Плавкие предохранители предотвращают возгорание при прохождении через отдельные электрические цепи чрезмерно большого тока. При перегорании плавкого предохранителя рекомендуется проверить электрооборудование автомобиля для выявления причины.

Предохранители

Расположение блока предохранителей

Для защиты электрооборудования от повреждения в результате короткого замыкания или перегрузки каждая цепь снабжена предохранителем. Блоки предохранителей установлены в салоне и в моторном отеке.

Салон

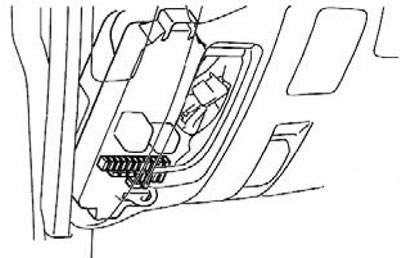

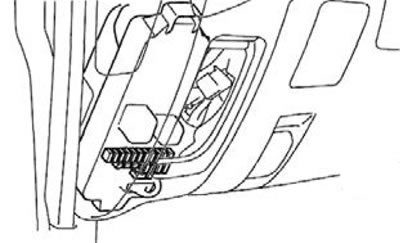

Блок предохранителей в пассажирском салоне находится перед водительским сиденьем в месте, показанном на рисунке. Замена предохранителей, находящихся в пассажирском салоне, производится под передней панелью.

Моторный отсек

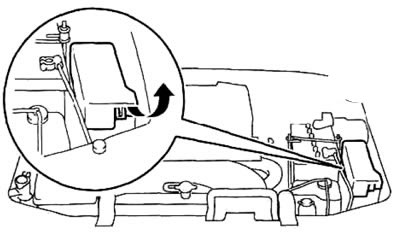

В моторном отсеке блок предохранителей расположен в месте, показанном на рисунке.

Номинальный ток предохранителей

Номинальный ток и названия электрических цепей, защищаемых предохранителями, указаны на внутренней стороне крышки, расположенной в районе ног водителя, а также на внутренней стороне крышки блока предохранителей, расположенного в моторном отсеке.

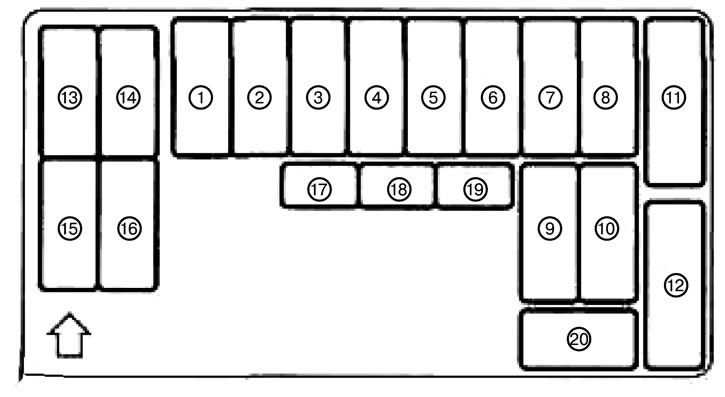

Таблица расположения предохранителей в блоке, находящемся в салоне

Примечание. Запасные предохранители находятся в одном блоке с основными. Для замены необходимо использовать предохранители, рассчитанные на такой же номинальный ток.

Номер	Обозначение	Защищаемая цепь	Номинальный ток
1		Очиститель заднего стекла	15А
2	-	-	-
3		Радиоприемник	10А
4		Прикуриватель	15А
5		Реле	10А
6		Комбинация приборов	10А
7		Электрооборудование управления двигателем	20 А
8		Фонари заднего хода	10А
9		Задний противотуманный фонарь	10А
10		Центральный замок	20 А
11		Обогреватель заднего стекла	30 А
12		Отопитель	30 А
13		Люк	20 А
14		Антиблокировочная система тормозов	10А
15		Подогреватель сидений	20 А
16		Обогреваемые наружные зеркала заднего вида	10А
17	-	Запасной предохранитель	10А
18	-	Запасной предохранитель	15А
19	-	Запасной предохранитель	20 А
20	-	Запасной предохранитель	30 А

Примечание:

• В зависимости от модификации и комплектации автомобиля некоторые предохранители могут отсутствовать.
• В приведенной выше таблице указано основное электрооборудование, защищаемое каждым предохранителем.

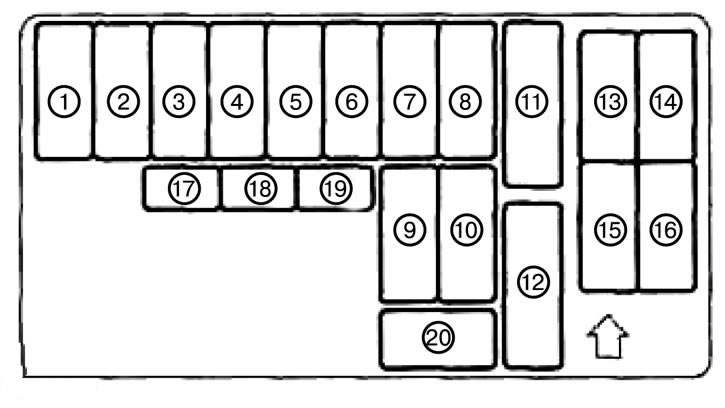

Номер	Обозначение	Защищаемая цепь	Номинальный ток
1		Очиститель заднего стекла	15А
2	-	-	-
3		Радиоприемник	10А
4		Прикуриватель	15А
5		Реле	10А
6		Комбинация приборов	10А
7		Электрооборудование управления двигателем	20 А
8		Фонари заднего хода	10А
9		Задний противотуманный фонарь	10А
10		Центральный замок	20 А
11		Обогреватель заднего стекла	30 А
12		Отопитель	30 А
13		Обогреваемые наружные зеркала заднего вида	10А
14		Подогреватель сидений	20 А
15		Антиблокировочная система тормозов	10А
16		Люк	20 А
17	-	Запасной предохранитель	10А
18	-	Запасной предохранитель	15А
19	-	Запасной предохранитель	20 А
20	-	Запасной предохранитель	30 А

Статья была скопирована с сайта mitsubishiman.ru

Примечание:

• В зависимости от модификации и комплектации автомобиля некоторые предохранители могут отсутствовать.
• В приведенной выше таблице указано основное электрооборудование, защищаемое каждым предохранителем.

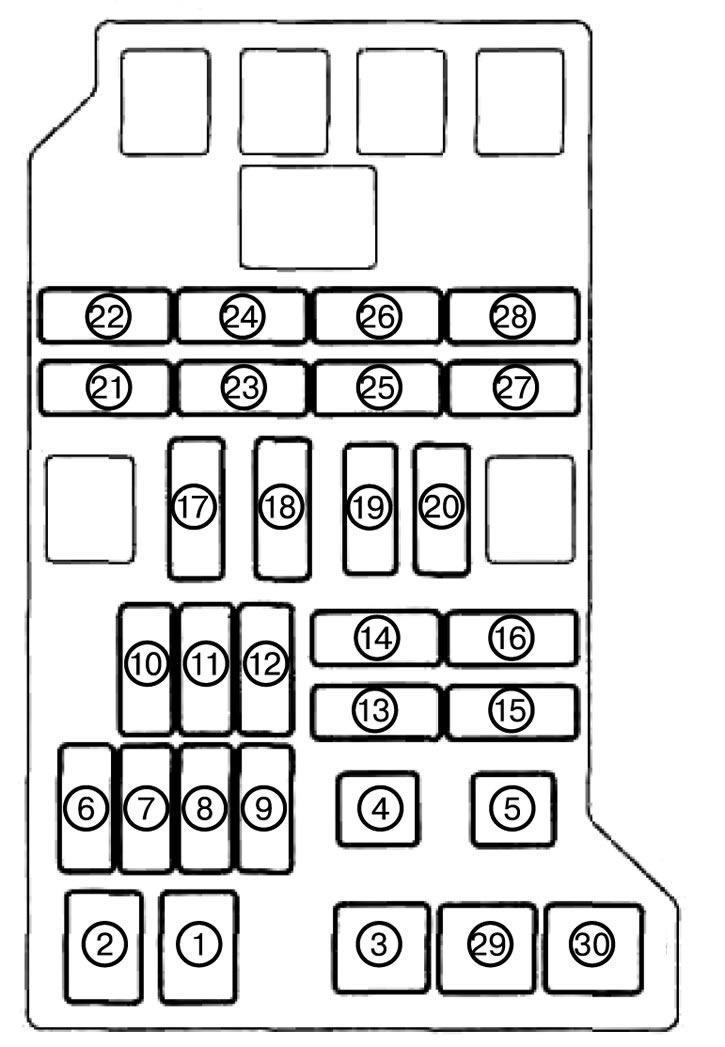

Номер	Обозначение	Защищаемая цепь	Номинальный ток
1		Генератор	120 А
2		Предохранитель (+В)	60 А
3		Замок зажигания	40 А
4		Электрический привод стеклоподъемников	30 А
5		Электрооборудование управления двигателем	20 А
6		Топливный насос	20 А
7		Задний кондиционер	25 А
8		Розетка электропитания	15А
9		Подогреватель топливопровода	25 А
10		Вентилятор конденсора	25 А
11		Задний кондиционер	20 А
12		Обогреватель щеток стеклоочистителя	15А
		Сирена противоугонной сигнализации	10А
13		Звуковой сигнал	10А
14		АКП	20 А
15		Цепь аварийной световой сигнализации	10А
16		Стоп-сигналы	15А
17		Радиоприемник	10А
18		Лампа освещения салона	15А
19		Кондиционер	10А
20		Передние противотуманные фары	20 А
21		Звуковой сигнал	10А
22		Очиститель лобового стекла	20 А
23		Задний габаритный огонь (правый)	10А
24		Задний габаритный огонь (левый)	10А
25		Фара ближнего света (правая)	10А
26		Фара ближнего света (левая)	10А
27		Фара дальнего света (правая)	10А
28		Фара дальнего света (левая)	10А
29		Усилитель аудиосистемы	20 А
30		Отопитель	50 А

Примечание:

• В зависимости от модификации и комплектации автомобиля некоторые предохранители могут отсутствовать.
• В приведенной выше таблице указано основное электрооборудование, защищаемое каждым предохранителем.

Цветовая кодировка предохранителей

10А	Красный
15А	Синий
20 А	Желтый (ножевой)/Светло-синий (стержневой)
25 А	Прозрачный (бесцветный)
30 А	Зеленый (ножевой) /Розовый (стержневой)
40 А	Зеленый
50 А	Красный
60 А	Желтый
120 А	Белый

Замена предохранителей

1. Перед заменой предохранителя отключите соответствующую электрическую цепь и переведите ключ в замке зажигания в положение LOCK.

2. Потяните на себя крышку блока предохранителей и снимите ее.

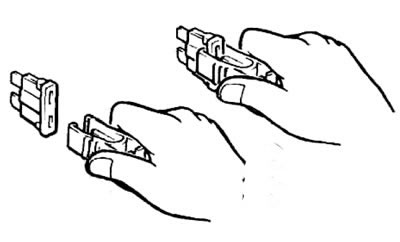

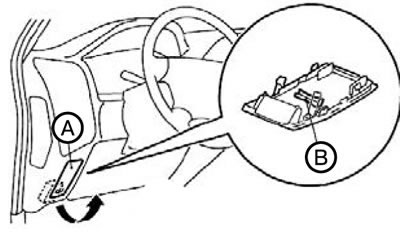

3. Достаньте из крышки блока предохранителей (А) пинцет (В).



4. Замена предохранителей, находящихся в пассажирском салоне, производится под передней панелью.



5. По таблице номинальных токов предохранителей проверьте размерность предохранителя, относящегося к неисправной цепи.

Примечание. Если какое-либо электрооборудование не работает, а относящийся к нему предохранитель исправен, возможна неисправность в электрооборудовании или в каком-либо другом месте. Рекомендуется провести проверку автомобиля в авторизованном сервисном центре Mitsubishi.

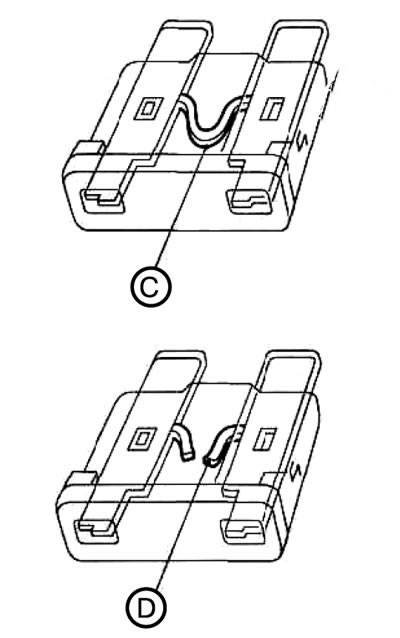

6. Вставьте на то же место в блоке предохранителей новый предохранитель, рассчитанный на такой же номинальный ток.

Внимание:

• Если вставленный предохранитель через непродолжительное время перегорает вновь, рекомендуется провести проверку электрической цепи для выявления и устранения причины.
• Запрещается устанавливать предохранитель, рассчитанный на больший ток, а также самодельные соединения из проводов, фольга и т. д. Это может привести к перегреву электропроводки и к возгоранию.
