Буксировка автомобиля (Mitsubishi Pajero 4)

При необходимости буксировки автомобиля

Если необходима буксировка, рекомендуется обратиться в авторизированный сервисный центр Mitsubishiman или в коммерческую службу эвакуации.

Буксировать автомобиль тягачом можно в следующих случаях:

• Двигатель работает, но автомобиль не движется или слышен необычный шум.
• Отсутствует масло в автоматической коробке передач.

Только при невозможности получения помощи от авторизированного сервисного центра Mitsubishiman или от коммерческой службы эвакуации разрешается аккуратно буксировать автомобиль в соответствии с инструкциями, приведенными в пункте «Аварийная буксировка» этой главы.

Правила буксировки различаются в разных странах. Рекомендуется строго соблюдать правила дорожного движения той страны, в которой эксплуатируется автомобиль.

Буксировка автомобиля с помощью эвакуатора

Внимание:

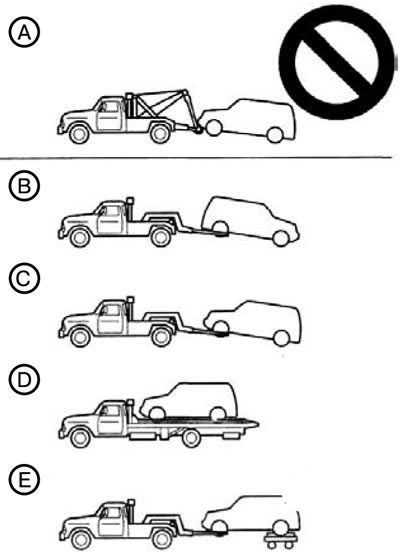

• Буксировать автомобиль с помощью эвакуатора, оснащенного подъемной лебедкой (тип А), изображенного на рисунке, запрещается. Трос лебедки повредит бампер и переднюю часть автомобиля.
• Если автомобиль с автоматической коробкой передач необходимо отбуксировать на расстояние более 50 км, его необходимо транспортировать, вывесив все колеса (тип D или Е) или задние колеса (тип В), как показано на рисунке.
• В случае неисправности или повреждения коробки передач автомобиль необходимо транспортировать на платформе эвакуатора или прицепе (тип D или Е), как показано на рисунке.
• Рычаг раздаточной коробки должен находиться в положении 2Н. Запрещается буксировать автомобиль, если рычаг раздаточной коробки находится в положении 4Н, 4HLc или 4LLc, а передние или задние колеса при атом находятся на земле (тип В или С), как показано на рисунке. Это может привести к повреждению агрегатов трансмиссии; кроме того, автомобиль может отцепиться от тягача, что приведет к аварии.

Буксировка автомобиля с вывешенными передними колесами (Тип С)

Выключите стояночный тормоз автомобиля.



Включите нейтральную передачу (N) в механической коробке передач или переведите селектор автоматической коробки в положение N (нейтраль).

Буксировка автомобиля с вывешенными задними колесами (Тип В)

Включите нейтральную передачу (N) в механической коробке передач или переведите селектор автоматической коробки в положение N (нейтраль). Поверните ключ зажигания в положение АСС, поставьте рулевое колесо в положение прямолинейного движения и зафиксируйте его веревкой или тросом. Во время буксировки запрещается поворачивать ключ зажигания в положение LOCK. Это опасно, поскольку при этом может заблокироваться рулевое колесо.

Внимание:

• [Только автомобили, оснащенные активной системой стабилизации курсовой устойчивости и противобуксовочной системой MITSUBISHI (M-ASTC)]
• При буксировке автомобиля с включенным зажиганием и вывешенными только передними или только задними колесами может сработать активная противобуксовочная система, что приведет к аварии.

Аварийная буксировка

Если в чрезвычайной ситуации невозможно связаться со службой эвакуации, автомобиль можно буксировать с помощью троса или цепи, закрепив их за специальную проушину.

При необходимости буксировки автомобиля с помощью другого автомобиля или при буксировке другого автомобиля обратите особое внимание на следующие правила:

При буксировке автомобиля другим автомобилем

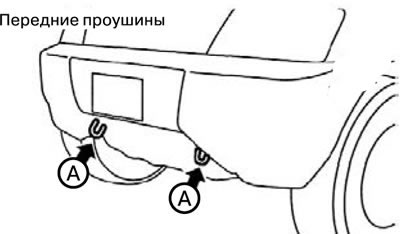

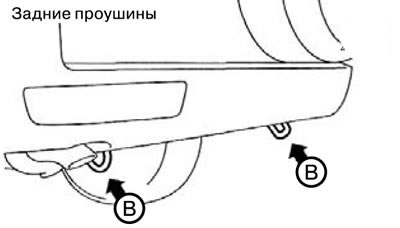

1. Расположение передних (А) и задних (В) буксирных проушин показано на рисунках. Крепить буксирный трос необходимо только к этим проушинам.

Примечание:

• Использование для буксировки стального троса или цепи может привести к повреждению кузова. Рекомендуется использовать неметаллический трос. При использовании стального троса или цепи их следует обернуть ветошью в местах соприкосновения с кузовом автомобиля.
• Буксирный трос должен быть расположен как можно ближе к горизонтали. Наклоненный буксирный трос может повредить кузов автомобиля.
• Крепить буксирный трос следует с одной и той же стороны на обоих автомобилях, чтобы он располагался как можно ближе к направлению оси движения.
• Запрещается вытягивать на буксире съехавший в кювет автомобиль, так как буксирный трос в этом случае невозможно расположить горизонтально.

2. Не выключайте двигатель. Если двигатель не заводится, поверните ключ зажигания в положение ON или АСС, чтобы разблокировать рулевое колесо.

Внимание:

• Если двигатель не работает, усилитель тормозов и насос гидроусилителя руля не функционируют. При этом на педаль тормоза приходится нажимать сильнее, а для вращения рулевого колеса требуется большее усилие. В этом случае управлять автомобилем труднее, чем обычно.
• Во время движения не переводите ключ в положение LOCK и не извлекайте его из замка зажигания. Рулевое колесо может заблокироваться, что приведет к потере управления.

[Оригинальная версия статьи на сайте MitsubishiMan]


3. Включите нейтральную передачу (N) в механической коробке передач или переведите селектор автоматической коробки в положение N (нейтраль).

4. Переведите рычаг раздаточной коробки в положение 2Н.

5. Включите аварийную световую сигнализацию, если это предписано Правилами дорожного движения. (Выполняйте требования Правил дорожного движения и других действующих норм.)

6. Перед началом буксировки водители обоих автомобилей должны договориться об условных сигналах или ином способе связи. Автомобили должны двигаться с малой скоростью.

Внимание:

• Для предотвращения попадания отработавших газов буксирующего автомобиля в салон буксируемого переведите переключатель кондиционера в режим рециркуляции.
• Избегайте резкого торможения, резких разгонов и резкого маневрирования; это может привести к повреждению буксировочных проушин и буксирного троса. Находящиеся рядом люди могут получить травмы.
• При длительном движении под уклон тормоза могут перегреться, что приводит к снижению их эффективности.
• При буксировке автомобиля с автоматической коробкой передач, ведущие колеса которого находятся на земле, запрещается превышать приведенные ниже максимальные значения скорости и расстояния буксировки. В противном случае коробка передач будет повреждена.
• Скорость при буксировке: 50 км/ч Расстояние буксировки: 50 км.

При буксировке другого автомобиля

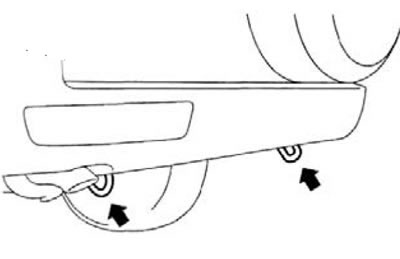

Расположение задних буксирных проушин показано на рисунке. Зацепите буксирный трос за заднюю буксировочную проушину.

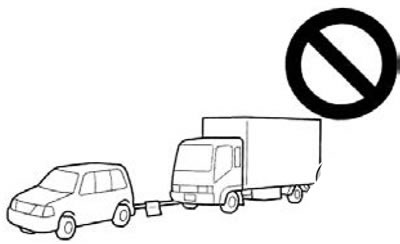

Внимание. Для буксировки другого автомобиля переведите рычаг раздаточной коробки в положение 4Н. Буксировка в режиме 2Н может привести к повышению температуры масла в дифференциале и последующему повреждению трансмиссии. Кроме two, в трансмиссии возникают повышенные нагрузки, которые могут привести к утечке масла, заклиниванию деталей и к другим серьезным неисправностям.

Примечание. Допускается буксировать только те автомобили, масса которых меньше массы буксирующего автомобиля.
