Подъем автомобиля с помощью домкрата (Mitsubishi Pajero 4)

1. Остановите автомобиль на ровной твердой горизонтальной площадке.

2. Включите аварийную световую сигнализацию и поверните ключ в замке зажигания в положение LOCK.

3. Поставьте автомобиль на стояночный тормоз, включите первую передачу (в механической коробке) или переведите рычаг селектора автоматической коробки в положение Р (стоянка).

4. Установите знак аварийной остановки, мигающий сигнальный фонарь и т.п. на расстоянии, предписанном Правилами дорожного движения, и попросите пассажиров выйти из автомобиля.

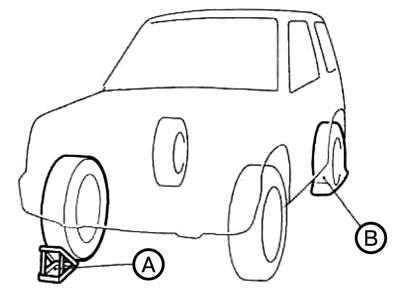

5. Для предотвращения самопроизвольного движения автомобиля, поднятого домкратом, подложите под колесо, расположенное по диагонали от заменяемого колеса (В), башмак или упор (А).

Внимание. При подъеме автомобиля с помощью домкрата необходимо подложить упорный башмак под соответствующее колесо. Если поднятый на домкрате автомобиль сдвинется, домкрат может выскользнуть, что приведет к аварии.

Примечание:

• Изображенный на рисунке упорный башмак не входит в комплект поставки автомобиля. Тем не менее, рекомендуется хранить такой башмак в автомобиле и использовать в случае необходимости.
• Если упорный башмак отсутствует, воспользуйтесь камнем или другим предметом, достаточно большим, чтобы удержать колесо на месте.

6. Подготовьте запасное колесо, домкрат и рукоятку домкрата.

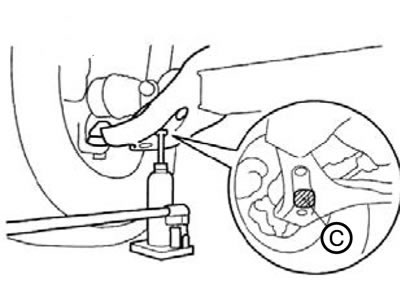

7. Установите д омкрат под одной из точек упора на автомобиле, показанных на рисунке. Устанавливайте домкрат в точке, ближайшей к заменяемому колесу.

Примечание:

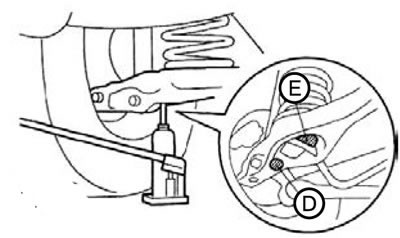

• Как правило, домкрат следует устанавливать в точке (D). Однако если расстояние до поверхности дороги не позволяет сделать это, установите домкрат в точке (Е).
• Домкрат следует устанавливать только в точках, показанных на рисунке. При установке домкрата в неправильном месте он может оставить вмятину на кузове автомобиля или упасть, что приведет к травме.
• Не устанавливайте домкрат на неровной или мягкой поверхности. На ненадежной поверхности домкрат может выскользнуть и привести к травмированию людей. Устанавливайте домкрат только на ровной, твердой поверхности. Перед установкой домкрата убедитесь, что под его основанием нет песка или мелкого щебня.

Подъём автомобиля

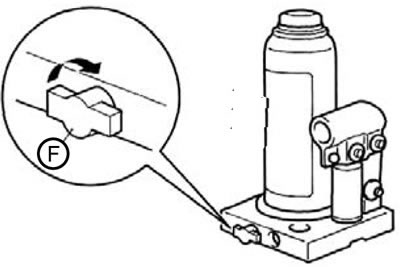

1. С помощью рукоятки домкрата вращайте выпускной клапан (F) по часовой стрелке до упора.

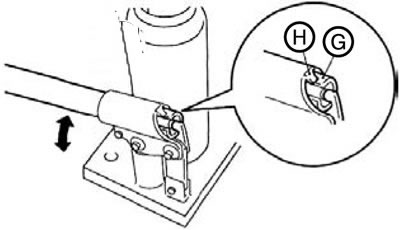

2. Вставьте рукоятку в кронштейн домкрата и зацепите фиксатор (G) на конце рукоятки домкрата за зажим (Н) кронштейна.



(Текст статьи получен с сайта: MitsubishiMan.ru)

3. Качайте рукояткой домкрата вверх-вниз до тех пор, пока упор домкрата не коснется точки упора на кузове автомобиля. Убедитесь в надежности контакта домкрата с кузовом автомобиля. Качая рукояткой домкрата вверх-вниз, поднимите автомобиль.

Опускание автомобиля

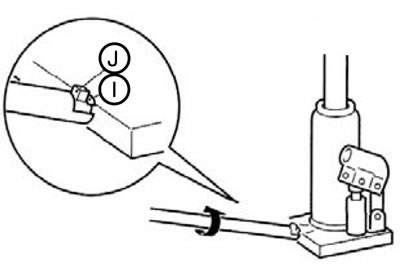

1. Вставьте выступ (I) на конце рукоятки домкрата в клапан (J) домкрата.



2. Вращая рукоятку домкрата, медленно поверните выпускной клапан против часовой стрелки, чтобы опустить шток и убрать домкрат.



3. Вдавите шток до упора и затяните выпускной клапан, поворачивая его по часовой стрелке.

4. Уложите домкрат, рукоятку домкрата и комплект инструмента на место.

Внимание:

• Открывать выпускной клапан следует медленно. При быстром открытии автомобиль резко опустится, а домкрат может выскочить из-под него и стать причиной получения тяжелых травм.
• Если ослабить выпускной клапан слишком сильно (на 2 оборота и более), вращая его против часовой стрелки, из домкрата вытечет масло, и он станет непригодным для использования.
• Опуская автомобиль, закрывайте выпускной клапан медленно; в противном случае клапан может быть поврежден.

Примечание:

• Иногда после опускания автомобиля бывает сложно освободить упор домкрата. В этом случае покачайте автомобиль, чтобы опустить шток.

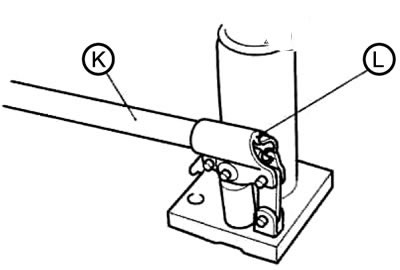

• Если домкрат трудно извлечь рукой, вставьте рукоятку домкрата (К) в скобу (L), а затем извлеките домкрат с помощью рукоятки.

Внимание:

• Как только колесо оторвется от поверхности земли, прекратите подъем автомобиля. Поднимать автомобиль выше опасно.
• Запрещается находиться под автомобилем, поднятым на домкрате
• Запрещается толкать поднятый автомобиль и оставлять его на домкрате на длительное время: это крайне опасно.
• Следует использовать только домкрат, входящий в комплект поставки автомобиля.
• Допускается использовать домкрат только для замены колеса.
• В автомобиле, поднимаемом на домкрате, не должны находиться пассажиры.
• Запрещается запускать двигатель и оставлять его работающим, если автомобиль поднят на домкрате.
• Запрещается вращать поднятое колесо. Оставшиеся на земле колеса могут провернуться, что может привести к падению автомобиля с домкрата.
