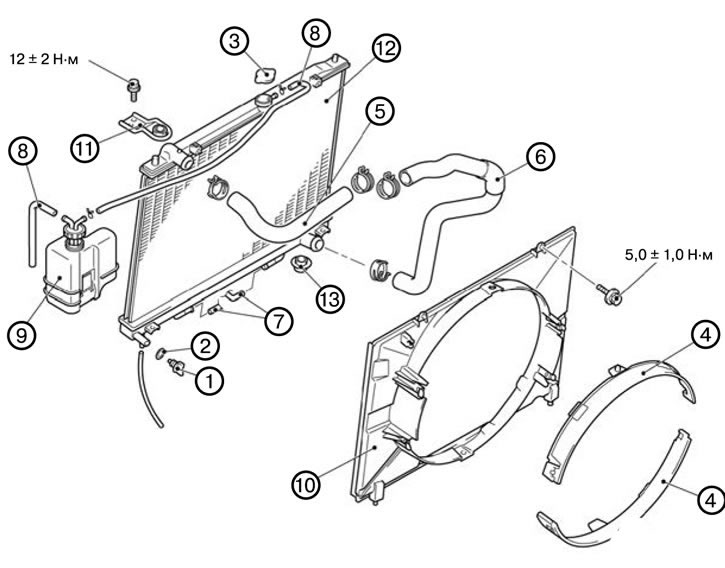

Модель с двигателем 6G7
1. Слить охлаждающую жидкость.
2. Снять впускной воздушный трубопровод.
3. Вывернуть сливную пробку радиатора (1).
4. Снять уплотнительное кольцо (2).
5. Снять крышку радиатора (3).
6. Снять крышку кожуха радиатора (4).
7. Снять верхний шланг радиатора (5).
8. Снять нижний шланг радиатора (6).
9. Снять соединение шланга магистрали охлаждения автоматической коробки переключения передач (7).
[Текст статьи взят с сайта MitsubishiMan.ru]
10. Снять шланг расширительного бачка радиатора (8).
11. Снять расширительный бачок радиатора (9).
12. Снять кожух радиатора (10).
13. Снять верхнее крепление (11).
14. Снять радиатор в сборе (12).
15. Снять нижнее крепление (13).
Модель с двигателем 4М4
1. Слить охлаждающую жидкость.
2. Снять впускной воздушный трубопровод.
3. Вывернуть сливную пробку радиатора (1).
4. Снять уплотнительное кольцо (2).
5. Снять крышку радиатора (3).
6. Снять крышку кожуха радиатора (4).
7. Снять верхний шланг радиатора (5).
8. Снять нижний шланг радиатора (6).
9. Снять шланг расширительного бачка радиатора (7).
10. Снять расширительный бачок радиатора (8).
11. Снять кожух радиатора (9).
12. Снять верхнее крепление (10).
13. Снять радиатор в сборе (11).
14. Снять нижнее крепление (12).
