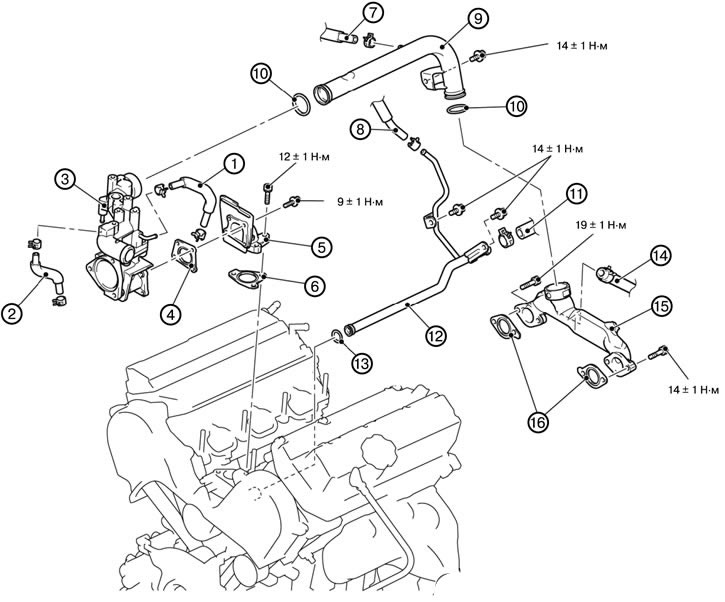

Модель с двигателем 6G7
1. Слить охлаждающую жидкость.
2. Снять впускной коллектор.
3. Снять верхний шланг радиатора.
4. Снять термостат.
5. Снять шланг охлаждающей жидкости (1).
6. Снять шланг охлаждающей жидкости (2).
7. Снять соединение выпускного шланга и корпус термостата в сборе (3).
8. Снять прокладку корпуса термостата (4).
9. Снять впускное соединение водяного насоса (5).
10. Снять прокладку впускного соединения водяного насоса (6).
11. Снять соединение шланга охлаждающей жидкости (7).
12. Снять соединение шланга охлаждающей жидкости (8).
13. Снять выходную трубку охлаждающей жидкости (9).
14. Снять уплотнительное кольцо (10).
15. Снять соединительную трубку отопителя (11).
Статья взята с веб-сайта MitsubishiMan.ru
16. Снять впускной шланг водяного насоса (12).
17. Снять уплотнительное кольцо (13).
18. Снять соединительную трубку отопителя (14).
19. Снять трубку охлаждающей жидкости с головки блока цилиндров (15).
20. Снять прокладку трубки охлаждающей жидкости с головки блока цилиндров (16).

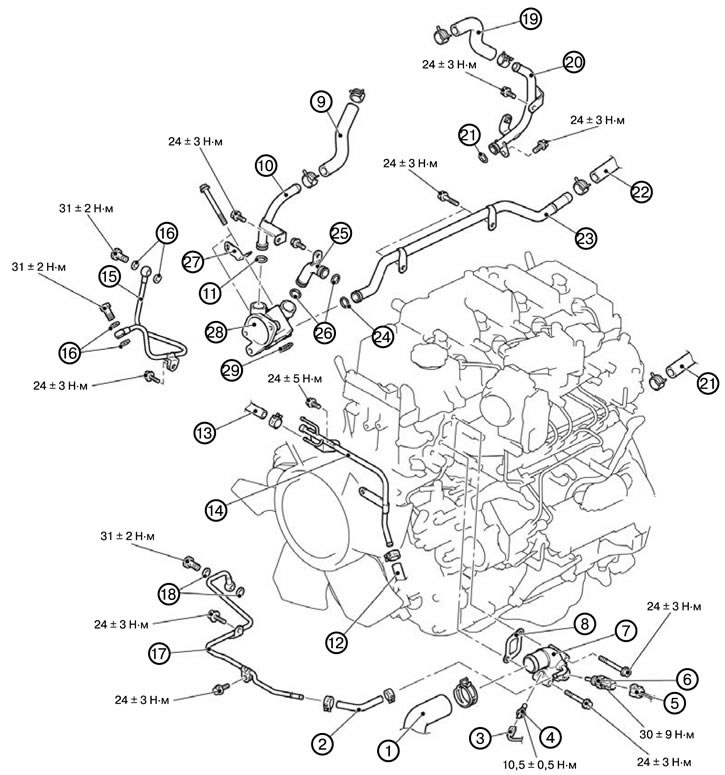

Модель с двигателем 4М4
1. Снять крышку двигателя.
2. Слить охлаждающую жидкость.
3. Снять соединение верхнего шланга радиатора (1).
4. Снять шланг охлаждающей жидкости (2).
5. Снять разъем измерительного прибора температуры охлаждающей жидкости (3).
6. Снять измерительный прибор температуры охлаждающей жидкости (4).
7. Снять разъем датчика температуры охлаждающей жидкости (5).
8. Снять датчик температуры охлаждающей жидкости (6).

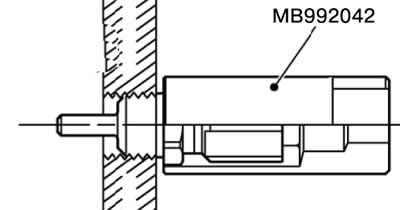

Примечание. При снятии датчика температуры охлаждающей жидкости использовать специальный ключ МВ992042.
9. Снять выходной шланг охлаждающей жидкости (7).
10. Снять прокладку (8).
11. Снять выходной шланг охлаждающей жидкости системы рециркуляции отработавших газов (9).
12. Снять выходной шланг охлаждающей жидкости системы рециркуляции отработавших газов (10).
13. Снять уплотнительное кольцо (11).
14. Снять соединение вакуумного шланга (12).
15. Снять соединение вакуумного шланга (13).
16. Снять вакуумную трубку в сборе (14).
17. Снять выходной шланг охлаждающей жидкости турбонагнетателя (15).
18. Снять прокладку (16).
19. Снять впускную трубку охлаждающей жидкости (17).
20. Снять прокладку (18).
21. Снять впускной шланг охлаждающей жидкости системы рециркуляции отработавших газов (19).
22. Снять впускную трубку охлаждающей жидкости системы рециркуляции отработавших газов (20).
23. Снять уплотнительное кольцо (21).
24. Снять соединение шланга отопителя (22).
25. Снять турбонагнетатель в сборе и выпускной коллектор в сборе.
26. Снять возвратную трубку отопителя (23).
27. Снять трубку (24).
28. Снять уплотнительное кольцо (25).
29. Снять уплотнительное кольцо (26).
30. Снять кронштейн электропроводки (27).
31. Снять корпус термостата (28).
32. Снять уплотнительное кольцо (29).
