Модель с двигателем 6G7

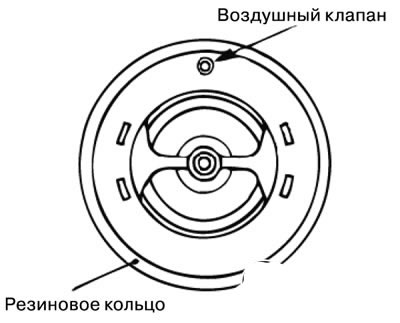

1. Установить термостат таким образом, чтобы воздушный клапан был направлен строго наверх.
Внимание. Необходимо убедиться в полном отсутствии масла на уплотнительном кольце термостата. Кроме того, будьте осторожны, чтобы не перегнуть и не поцарапать уплотнительное кольцо. В случае повреждения резинового кольца термостат подлежит замене.
2. Установить соединение впускного шланга охлаждающей жидкости (1).
3. Подсоединить нижний шланг радиатора.
Примечание. Надевать каждый шланг на штуцер патрубка (в том числе впускного) системы охлаждения до упора.
Примечание. Перед подсоединением нижнего шланга радиатора необходимо совместить нанесенные при разборке метки на шланге и хомуте.
4. Установить воздушный фильтр и впускной патрубок в сборе.
2) Вставить специальное приспособление в отверстия натяжителя приводного ремня.
3) Повернуть натяжитель приводного ремня за часовой стрелкой и снять гаечный ключ.
4) Отрегулировать натяжение приводного ремня.
5) Установить верхнюю крышку кожуха вентилятора охлаждения (1).
Модель с двигателем 4М4
1. Установить муфту вентилятора охлаждения (3).
2. Установить вентилятор охлаждения (2).
3. Установить вентилятор охлаждения и муфту вентилятора охлаждения в сборе (1).
4. Установить верхнюю крыш ку кожуха вентилятора охлаждения.
5. Впускной воздухопровод воздушного фильтра.
Модель с двигателем 4М4
Примечание. Операции по установке термостата модели с двигателем 4М4 полностью аналогичны операциям по установке термостата модели с двигателем 6G7.
