Оглавление: Модель с двигателем 6G7 ⤓ Модель с двигателем 4М4 ⤓

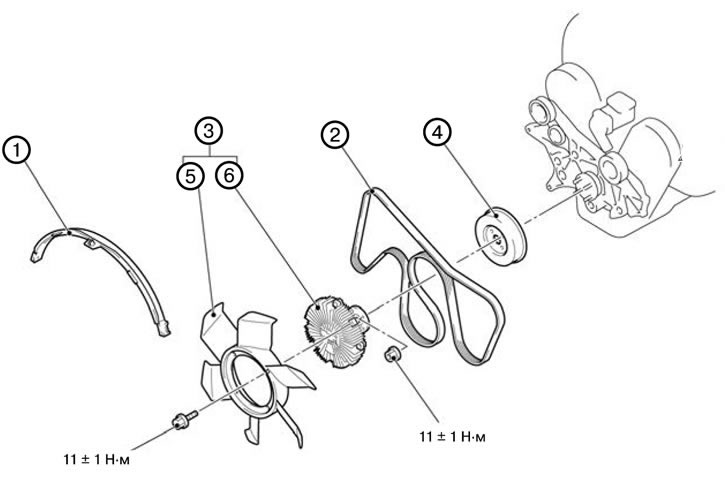

Модель с двигателем 6G7
1. Снять верхнюю крышку кожуха вентилятора охлаждения (1).
2. Снять приводной ремень.
1) Ослабить монтажные гайки муфты вентилятора охлаждения и шкива вентилятора охлаждения.

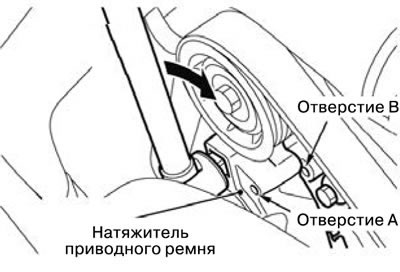

2) Вставить специальное приспособление в отверстия натяжителя приводного ремня.
3) Провернуть приводной ремень за часовой стрелкой и совместить отверстие А с отверстием В.
4) Вставить гаечный ключ в отверстие, чтобы зафиксировать приводной ремень и затем снять его.
3. Снять вентилятор охлаждения и муфту вентилятора охлаждения в сборе (3).
4. Снять шкив вентилятора охлаждения (4).
5. Снять вентилятор охлаждения (5).
6. Снять муфту вентилятора охлаждения (6).

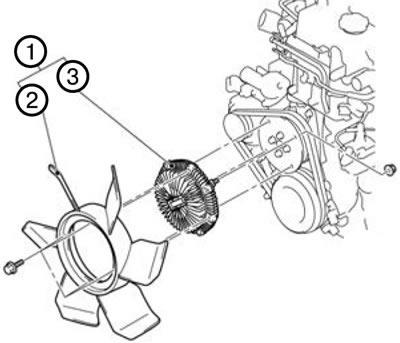

Модель с двигателем 4М4
1. Снять впускной воздухопровод воздушного фильтра.
2. Снять верхнюю крышку кожуха вентилятора охлаждения.
3. Снять вентилятор охлаждения и муфту вентилятора охлаждения в сборе (1).
4. Снять вентилятор охлаждения (2).
5. Снять муфту вентилятора охлаждения (3).
