Оглавление: Модель с двигателем 6G7 ⤓ Модель с двигателем 4М4 ⤓

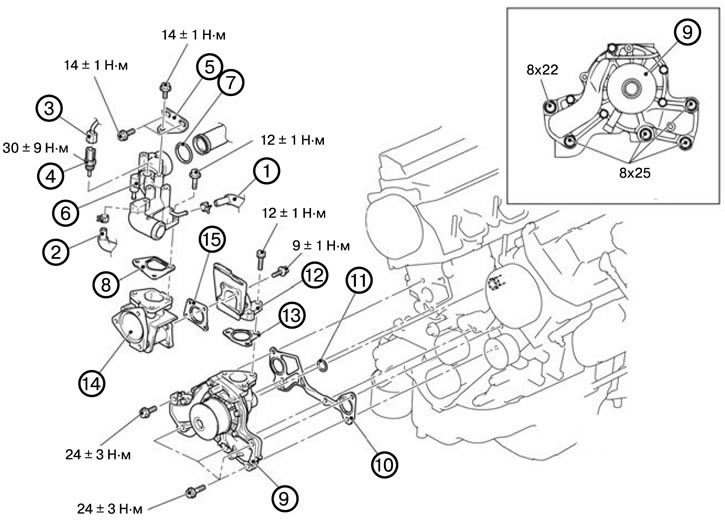

Модель с двигателем 6G7
1. Слить охлаждающую жидкость.
2. Снять впускной воздухопровод воздушного фильтра.
3. Снять нижний шланг радиатора.
4. Снять приводной ремень.
5. Снять термостат.
6. Снятьсоединение шланга охлаждения (1).
7. Снятьсоединение шланга охлаждения (2).
8. Снять разъем датчика температуры охлаждающей жидкости (3).
9. Снять датчик температуры охлаждающей жидкости (4).

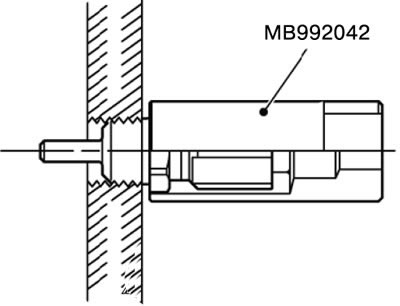

Примечание. При снятии датчика температуры охлаждающей жидкости использовать специальный ключ МВ992042.
10. Снять кронштейн выпускного соединения охлаждающей жидкости (5).
11. Снять шланг выпускного соединения охлаждающей жидкости (6).
12. Снять уплотнительное кольцо (7).
13. Снять прокладку шланга выпускного соединения охлаждающей жидкости (8).
14. Снять водяной насос в сборе (9).
15. Снять прокладку водяного насоса (10).
16. Снять уплотнительное кольцо (11).
17. Снять впускное соединение водяного насоса (12).
18. Снять прокладку впускного соединения водяного насоса (13).
19. Снять корпус термостата (14).
20. Снять прокладку корпуса термостата (15).

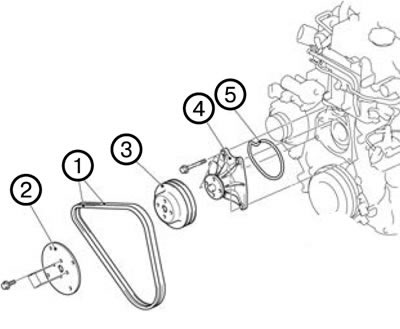

Модель с двигателем 4М4
1. Слить охлаждающую жидкость.
2. Снять приводной ремень кондиционера воздуха.
3. Снять вентилятор охлаждения.
4. Снять приводной ремень генератора (1).
1) Ослабить стопорную гайку шкива натяжителя.
2) Провернуть регулировочный болт против часовой стрелки, и снять приводной ремень.
5. Снять пластину (2).
6. Снять шкив вентилятора охлаждения (3).
7. Снять водяной насос (4).
8. Снять уплотнительное кольцо (5).
