Модель с двигателем 6G7
1. Установить муфту вентилятора охлаждения (6).
2. Установить вентилятор охлаждения (5).
3. Установить шкив вентилятора охлаждения (4).
4. Установить вентилятор охлаждения и муфту вентилятора охлаждения в сборе (3).
1) Временно затянуть монтажные гайки муфты вентилятора охлаждения и шкива вентилятора охлаждения и установить приводной ремень. Затем затянуть монтажные гайки рекомендуемым моментом затяжки.
Момент затяжки: 11±1 Н·м.
5. Установить приводной ремень.

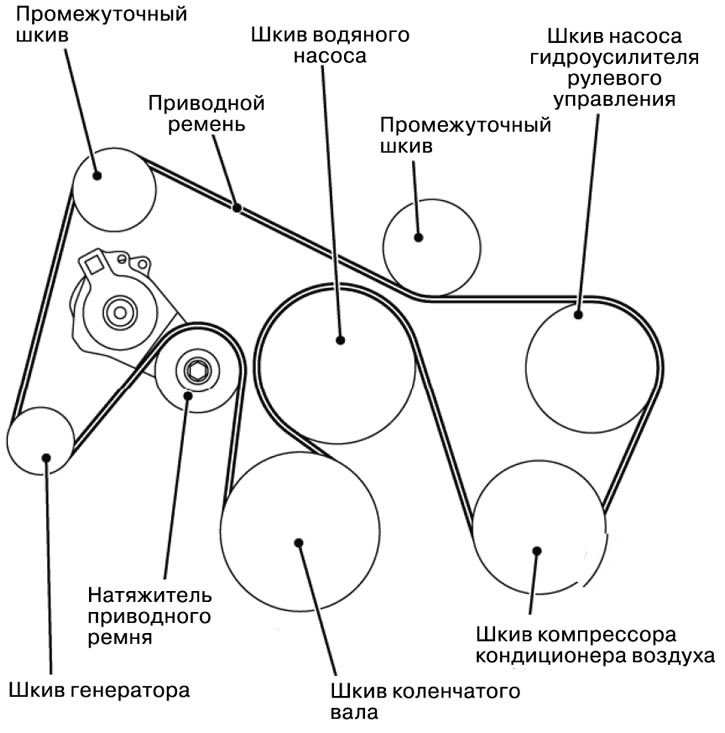

1) Установить приводной ремень, так как показано на рисунке.
2) Вставить специальное приспособление в отверстия натяжителя приводного ремня.
3) Повернуть натяжитель приводного ремня за часовой стрелкой и снять гаечный ключ.
4) Отрегулировать натяжение приводного ремня.
5) Установить верхнюю крышку кожуха вентилятора охлаждения (1).
Модель с двигателем 4М4
1. Установить муфту вентилятора охлаждения (3).
Информация скопирована с веб-сайта: MitsubishiMan
2. Установить вентилятор охлаждения (2).
3. Установить вентилятор охлаждения и муфту вентилятора охлаждения в сборе (1).
4. Установить верхнюю крыш ку кожуха вентилятора охлаждения.
5. Впускной воздухопровод воздушного фильтра.
