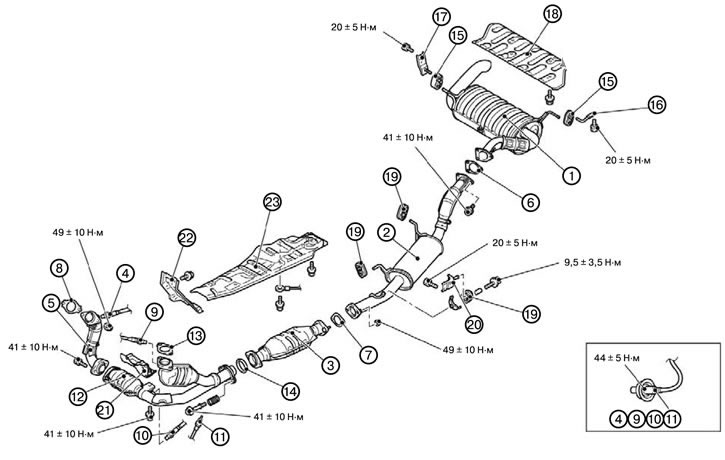

Модель с двигателем 6G7 (короткая колесная база)
1. Снять нижнюю подпорную пластину и защиту картера двигателя.
2. Снять основной глушитель (1).
3. Снять центральную выхлопную трубу (2).
4. Снять задний каталитический нейтрализатор (3).
5. Снять правый передний кислородный датчик (4).
6. Снять переднюю выхлопную трубу (5).
7. Снять прокладку выхлопной трубы (6).
8. Снять прокладку выхлопной трубы (7).
9. Снять прокладку выхлопной трубы (8).
10. Снять левый передний кислородный датчик (9).
11. Снять правый задний кислородный датчик (10).
12. Снять левый задний кислородный датчик (11).
13. Снять передний каталитический нейтрализатор (12).
14. Снять прокладку выхлопной трубы (13).
15. Снять сальник (14).
16. Снять крюк глушителя (15).
17. Снять кронштейн крюка (16).
18. Снять кронштейн крюка (17).
19. Снять задний напольный жаростойкий щиток (18).
20. Снять крюк глушителя (19).
21. Снять кронштейн крюка (20).
22. Снять опорный кронштейн (21).
23. Снять жаростойкий щиток приборной панели (22).
24. Снять передний напольный жаростойкий щиток (23).

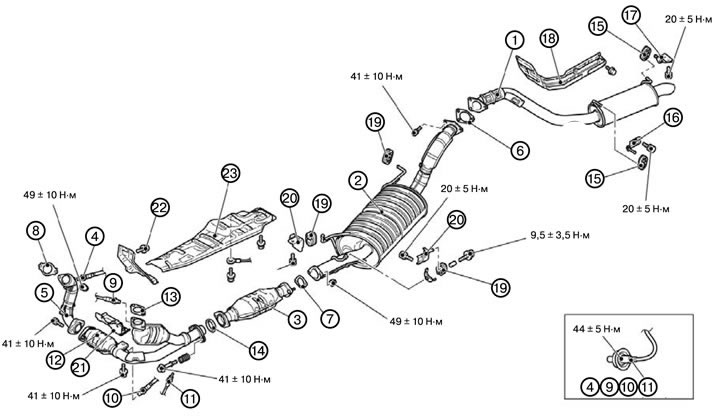

Модель с двигателем 6G7 (длинная колесная база)
1. Снять нижнюю подпорную пластину и защиту картера двигателя.
2. Снять основной глушитель (1).
3. Снять центральную выхлопную трубу (2).
4. Снять задний каталитический нейтрализатор (3).
5. Снять правый передний кислородный датчик (4).
6. Снять переднюю выхлопную трубу (5).
7. Снять прокладку выхлопной трубы (6).
В. Снять прокладку выхлопной трубы (7).
9. Снять прокладку выхлопной трубы (8).
10. Снять левый передний кислородный датчик (9).
11. Снять правый задний кислородный датчик (10).
12. Снять левый задний кислородный датчик (11).
13. Снять передний каталитический нейтрализатор (12).
14. Снять прокладку выхлопной трубы (13).
15. Снять сальник (14).
16. Снять крюк глушителя (15).
17. Снять кронштейн крюка (16).
18. Снять кронштейн крюка (17).
19. Снять задний напольный жаростойкий щиток (18).
20. Снять крюк глушителя (19).
21. Снять кронштейн крюка (20).
22. Снять опорный кронштейн (21).
23. Снять жаростойкий щиток приборной панели (22).
24. Снять передний напольный жаростойкий щиток (23).

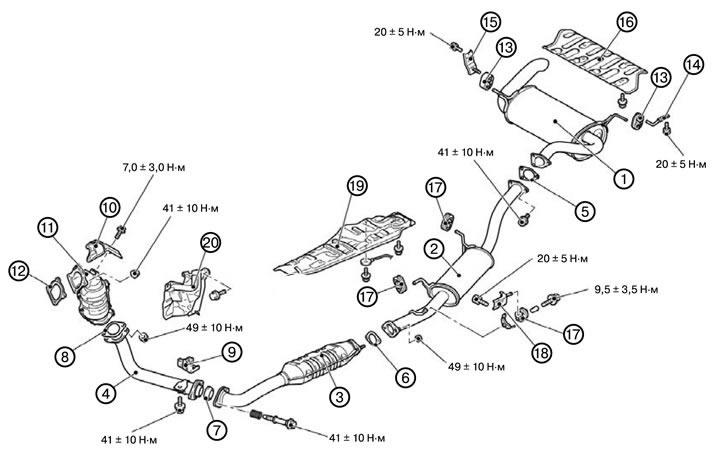

Модель с двигателем 4М4 (короткая колесная база)
1. Снять нижнюю подпорную пластину и защиту картера двигателя.
2. Снять основной глушитель (1).
3. Снять центральную выхлопную трубу (2).
4. Снять задний каталитический нейтрализатор (3).
5. Снять переднюю выхлопную трубу (4).
6. Снять прокладку выхлопной трубы (5).
7. Снять прокладку выхлопной трубы (6).
8. Снять уплотнительное кольцо (7).
9. Снять прокладку выхлопной трубы (8).
10. Снять крепежный кронштейн (9).
11. Снять воздушный фильтр в сборе.
12. Снять крышку переднего каталитического нейтрализатора (10).
13. Снять передний каталитический нейтрализатор (11).
14. Снять прокладку выхлопной трубы (12).
15. Снять крюк глушителя (13).
16. Снять кронштейн крюка (14).
17. Снять кронштейн крюка (15).
18. Снять задний напольный жаростойкий щиток (16).
19. Снять крюк глушителя (17).
20. Снять кронштейн крюка (18).
21. Снять передний напольный жаростойкий щиток (19).
22. Снять жаростойкий щиток приборной панели (20).

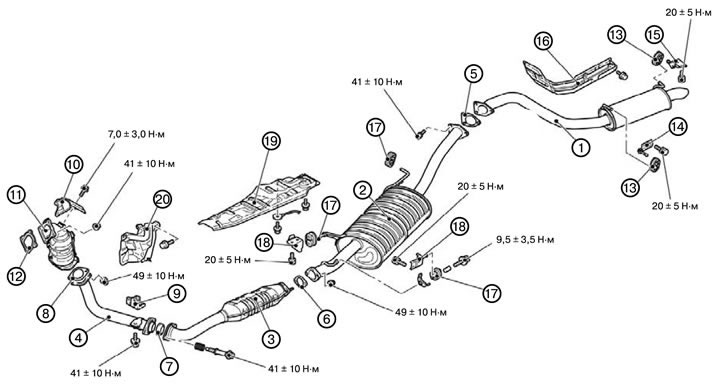

Модель с двигателем 4М4 (длинная колесная база)
1. Снять нижнюю подпорную пластину и защиту картера двигателя.
2. Снять воздушный фильтр в сборе.
3. Снять основной глушитель (1).
4. Снять центральную выхлопную трубу (2).
5. Снять задний каталитический нейтрализатор (3).
6. Снять переднюю выхлопную трубу (4).
7. Снять прокладку выхлопной трубы (5).
8. Снять прокладку выхлопной трубы (6).
9. Снять уплотнительное кольцо (7).
10. Снять прокладку выхлопной трубы (8).
11. Снять крепежный кронштейн (9).
12. Снять воздушный фильтр в сборе.
13. Снять крышку переднего каталитического нейтрализатора (10).
14. Снять передний каталитический нейтрализатор (11).
15. Снять прокладку выхлопной трубы (12).
16. Снять крюк глушителя (13).
17. Снять кронштейн крюка (14).
18. Снять кронштейн крюка (15).
19. Снять задний напольный жаростойкий щиток (16).
20. Снять крюк глушителя (17).
21. Снять кронштейн крюка (18).
22. Снять передний напольный жаростойкий щиток (19).
23. Снять жаростойкий щиток приборной панели (20).
