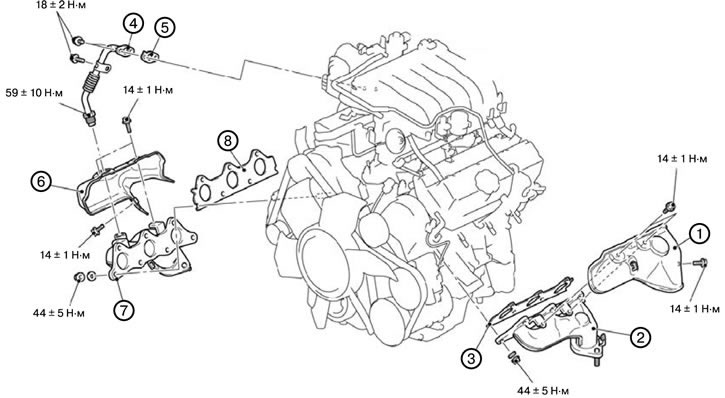

Модель с двигателем 6G7
1. Снять крышку двигателя.
2. Снять нижнюю подпорную пластину и защиту картера двигателя.
3. Снять переднюю выхлопную трубу.
4. Снять аккумуляторную батарею и поддон аккумуляторной батареи.
5. Снять направляющую щупа для измерения уровня масла в двигателе.
6. Снять направляющую щупа для измерения уровня масла в коробке передач.
7. Снять крышку левого выпускного коллектора (1).
8. Снять левый выпускной коллектор (2).
9. Снять прокладку выпускного коллектора (3).
10. Снять воздушный фильтр.
11. Вывернуть соединительные болты кронштейна крепления рулевой колонки.
(Оригинал статьи находится на: mitsubishiman.ru)
12. Снять трубку системы рециркуляции отработавших газов выпускного коллектора (4).
13. Снять прокладку трубки системы рециркуляции отработавших газов выпускного коллектора (5).
14. Снять крышку правого выпускного коллектора (6).
15. Снять правый выпускной коллектор (7).
16. Снять прокладку выпускного коллектора (8).

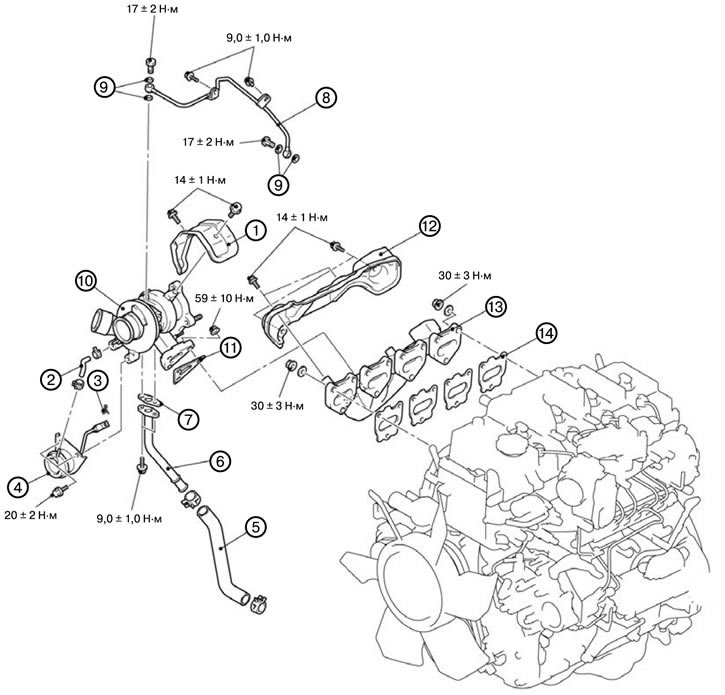

Модель с двигателем 4М4
1. Снять крышку двигателя.
2. Снять нижнюю подпорную пластину и защиту картера двигателя.
3. Слить охлаждающую жидкость.
4. Слить масло с двигателя.
5. Снять воздушный фильтр в сборе.
6. Снять трубку В и охладитель системы рециркуляции отработавших газов.
7. Снять передний каталитический нейтрализатор.
8. Снять входную и выходную водяные трубки турбонагнетателя.
9. Снять жаростойкий щиток турбонагнетателя (1).
10. Снять вакуумный шланг (2).
11. Снять пружинное кольцо (3).
12. Снять привод водяной заслонки (4).
13. Снять возвратный масляный шланг (5).
14. Снять возвратную масляную трубку (6).
15. Снять прокладку (7).
16. Снять масляную трубку в сборе (8).
17. Снять прокладку (9).
18. Снять турбонагнетатель в сборе (W).
19. Снять прокладку (11).
20. Снять жаростойкий щиток выпускного коллектора (12).
21. Снять выпускной коллектор (13).
22. Снять прокладку выпускной коллектор (14).
