Модель с двигателем 6G7
1. Понизить давление топлива в топливной магистрали.
2. Слить охлаждающую жидкость.
3. Снять воздушный фильтр в сборе.
4. Снять корпус дроссельной заслонки.
5. Снять клапан системы рециркуляции отработавших газов.

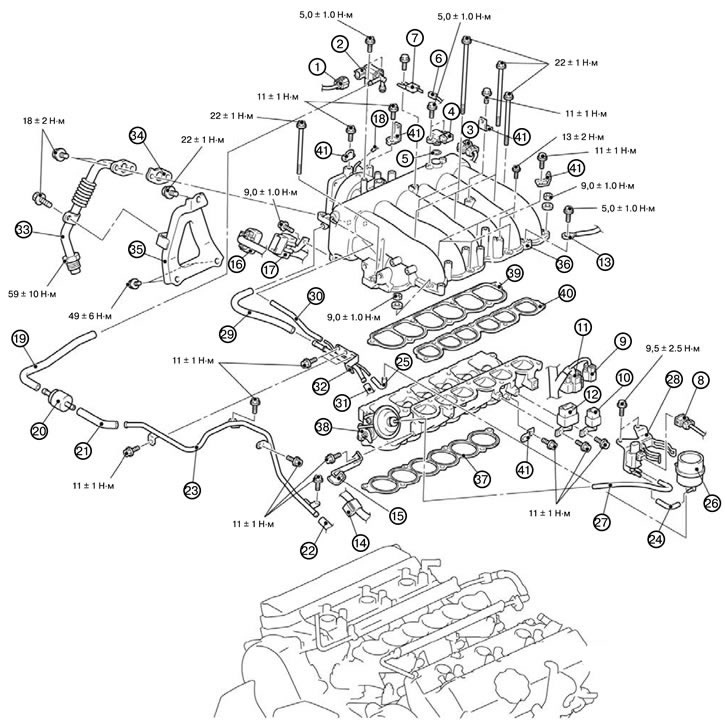

6. Отсоединить разъем клапан управления соленоида (1).
7. Снять клапан управления соленоида (2).
8. Отсоединить разъем датчика абсолютного давления впускного коллектора (3).
9. Снять датчик абсолютного давления впускного коллектора (4).
10. Снять уплотнительное кольцо (5).
11. Отсоединить разъем шумопоглотителя (6).
12. Снять шумопоглотитель (7).
13. Отсоединить разъем катушки индуктивности клапана управления соленоида (8).
Статья основана на данных сайта MitsubishiMan.ru
14. Отсоединить комбинированный разъем электропроводки управления и электропроводки датчика детонации (9).
15. Отсоединить разъем электропроводки датчика детонации (10).
16. Отсоединить комбинированный разъем электропроводки управления и электропроводки форсунок (левая сторона) (11).
17. Отсоединить разъем электропроводки форсунок (левая сторона) (12).
18. Снять кабель заземления (13).
19. Снять хомут электропроводки (14).
20. Снять кронштейн электропроводки (15).
21. Отсоединить комбинированный разъем электропроводки управления и электропроводки форсунок (правая сторона) (16).
22. Отсоединить разъем электропроводки форсунок (правая сторона) (17).
23. Снять соединение вакуумного шланга (18).
24. Снять шланг системы контроля испарения топлива (19).
25. Снять камеру системы контроля испарения топлива (20).
26. Снять шланг системы контроля испарения топлива (21).
27. Отсоединить соединение шланга системы контроля испарения топлива (22).
28. Отсоединить вакуумную трубку (23).
29. Снять питающий шланг системы улавливания паров топлива (24).
30. Снять шланг системы улавливания паров топлива (25).
31. Снять резервуар системы улавливания паров топлива (26).
32. Снять питающий шланг системы улавливания паров топлива (27).
33. Снять катушку индуктивности клапана управления соленоида (28).
34. Снять шланг системы улавливания паров топлива (29).
35. Снять шланг системы улавливания паров топлива (30).
36. Отсоединить разъем шланга принудительной вентиляции картера (31).
37. Снять трубку системы улавливания паров топлива (32).
38. Снять трубку системы рециркуляции отработавших газов двигателя в сборе (33).
39. Снять прокладку трубки системы рециркуляции отработавших газов двигателя (34).
40. Снять стойку уравнительного резервуара (35).
41. Снять уравнительный резервуар (36).
42. Снять прокладку уравнительного резервуара (37).
43. Снять уравнительный резервуар впуска воздуха (38).
44. Снять прокладку S поворотного клапана впускного коллектора (39).
45. Снять прокладку Р поворотного клапана впускного коллектора (40).
46. Снять кронштейн электропроводки (41).

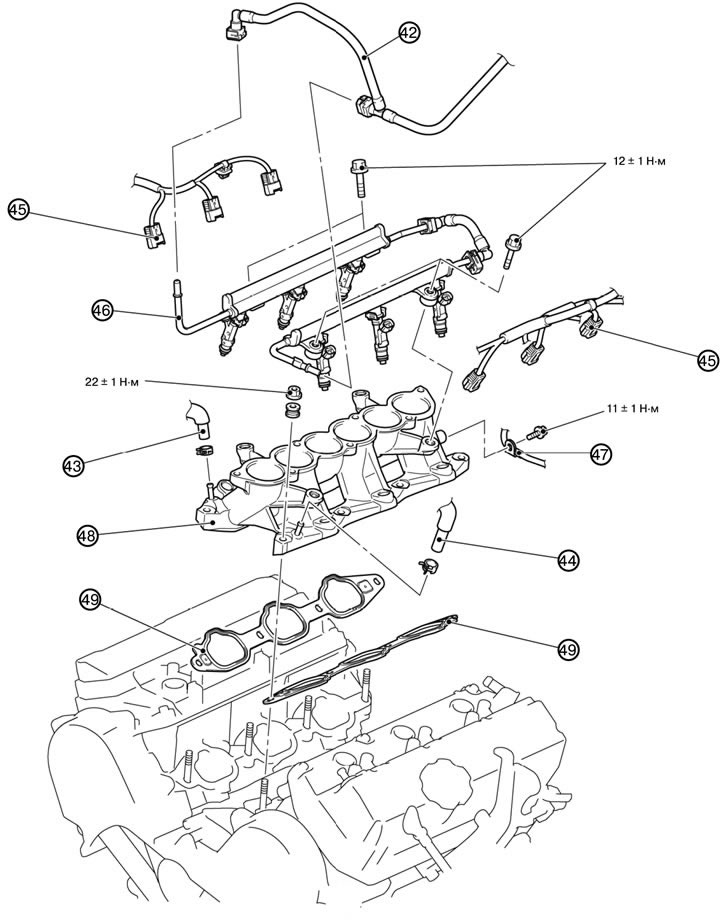

47. Отсоединить разъем топливного шланга высокого давления (42).
48. Отсоединить соединение шланга магистрали охлаждения (43).
49. Отсоединить соединение шланга магистрали охлаждения (44).
50. Отсоединить разъем форсунок (45).
51. Снять шланг высокого давления, трубку распределения топлива и форсунки в сборе (46).
52. Отсоединить соединение трубку системы смазки (47).
53. Снять впускной коллектор (48).
54. Снять прокладку впускного коллектора (49).
Модель с двигателем 4М4
1. Снять крышку двигателя.
2. Снять корпус дроссельной заслонки.
3. Снять клапан и трубку системы рециркуляции отработавших газов двигателя.

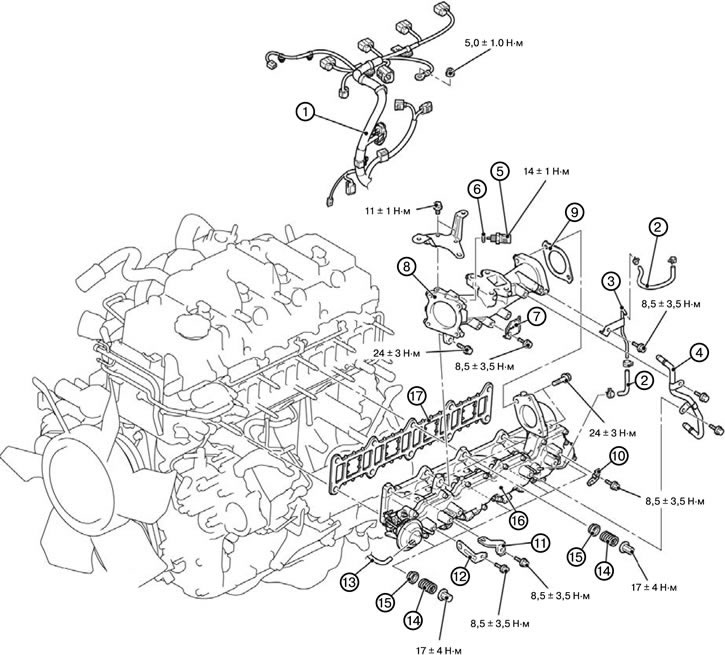

4. Отсоединить соединение электропроводки управления (1).
5. Снять вакуумный шланг (2).
6. Снять вакуумную трубку в сборе (3).
7. Снять возвратную топливную трубку В (4).
8. Снять датчик №2 температуры впускаемого воздуха (5).
9. Снять прокладку (6).
10. Снять кронштейн электропроводки (7).
11. Снять трубку впуска воздуха (8).
12. Снять прокладку (9).
13. Снять кронштейн электропроводки (10).
14. Снять кронштейн электропроводки (11).
15. Снять питающую топливную трубку в сборе, трубку впрыска топлива, топливную рейку и кронштейн топливной трубки.
15. Снять кронштейн электропроводки (12).
17. Отсоединить соединение вакуумного шланга (13).
18. Снять пружину (14).
19. Снять фиксатор (15).
20. Снять впускной коллектор в сборе (16).
21. Снять прокладку впускного коллектора (17).
