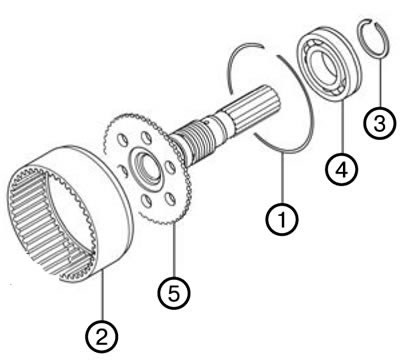

Разборка заднего выходного вала
1. Снять пружинное кольцо (1).
2. Снять кольцевое зубчатое колесо (2).
3. Снять пружинное кольцо (3).
4. Снять шариковый подшипник (4).

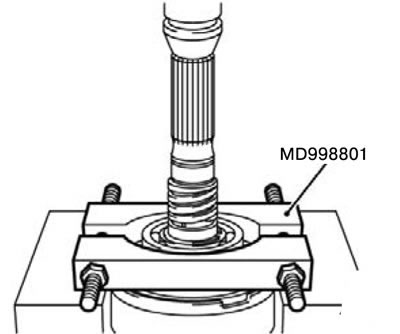

1) Снять шариковый подшипник при помощи специального инструмента MD998801.
5. Снять задний выходной вал (5).
Сборка заднего выходного вала
1. Установить задний выходной вал (5).
2. Установить шариковый подшипник (4).

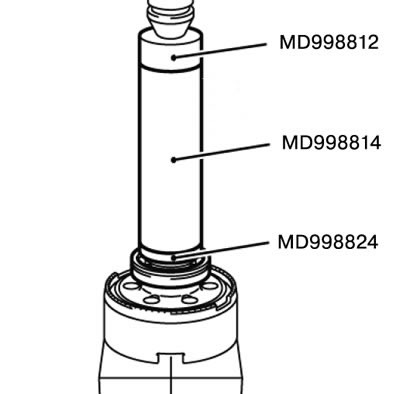

1) Установить шариковый подшипник при помощи специального инструмента MD998812, MD998814 и MD998824.
Оригинал можно найти на сайте: mitsubishiman.ru
3. Установить пружинное кольцо (3).

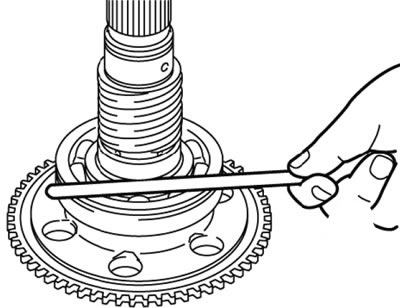

1) Выбрать и установить подходящее пружинное кольцо, так чтобы осевой зазор подшипника заднего выходного вала был в пределах стандартных значений.
Стандартное значение: 0 - 0,08 мм.
4. Установить кольцевое зубчатое колесо (2).
5. Установить пружинное кольцо (1).

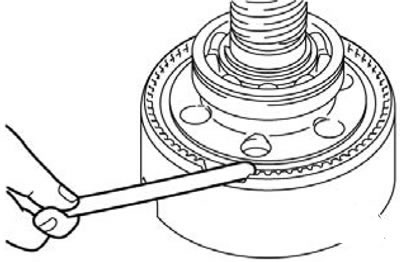

1) Выбрать и установить подходящее пружинное кольцо, так чтобы зазор между кольцевым зубчатым колесом и задним выходным валом был в пределах стандартных значений.
Стандартное значение: 0 - 0,08 мм.
