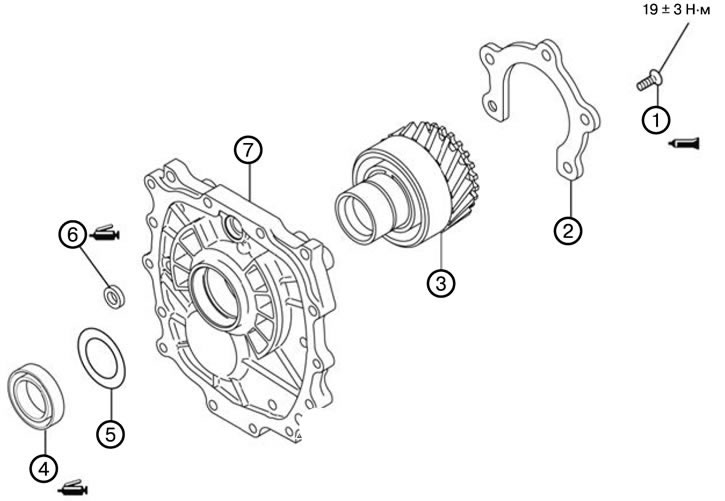

Разборка пластины корпуса раздаточной коробки
1. Вывернуть болт уплотнения (1).
2. Снять крепление подшипника (2).
3. Снять входную шестерню раздаточной коробки (3).
4. Снять сальник (4).
5. Снять перегородку (5).
6. Снять сальник (6).
7. Снять пластину корпуса раздаточной коробки (7).
Сборка пластины корпуса раздаточной коробки
Примечание. При сборке затянуть болты моментами затяжки, указанными на рисунке.
1. Установить пластину корпуса раздаточной коробки (7).
2. Установить сальник (6).
1) Нанести специальную смазку на кромку сальника.
Специальная смазка: Mitsubishi Part No. 0101011 или аналогичная.
2) Установить сальник при помощи торцового ключа.
3. Установить перегородку (5).
4. Установить сальник (4).
1) Нанести специальную смазку на кромку сальника.
Специальная смазка: Mitsubishi Part No. 0101011 или аналогичная.

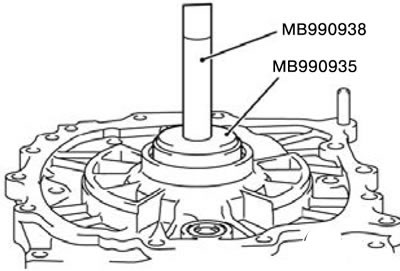

2) Установить сальник при помощи специальных инструментов MB990938 и MB990935.
5. Установить входную шестерню раздаточной коробки (3).
6. Установить крепление подшипника (2).
7. Завернуть болт уплотнения (1).

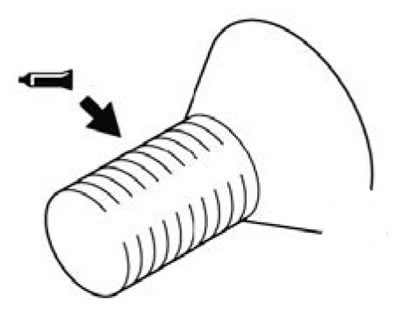

1) Нанести специальную смазку на резьбу болта.
Специальная смазка: ЗМ STUD Locking No. 4170 или аналогичная.
Примечание. Не наносить смазку на новые болты, так как они уже смазаны.
