Первичный вал коробки передач — разборка (Mitsubishi Colt 5)

Снятие переднего шарикоподшипника и переднего конического роликоподшипника показано на рис. 11.21 а, б, снятие вкладыша подшипника шестерни 5-й передачи - на рис. 11.22, снятие шестерен 4-й и 3-й передач - на рис. 11.23, снятие заднего шарикоподшипника, конического роликоподшипника шестерни 3-й передачи - на рис. 11.24 а, б.

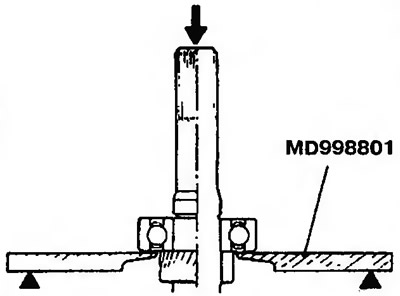

Рис. 11.21а. Снятие переднего шарикоподшипника

Рис. 11.21б. Снятие переднего конического роликоподшипника

Рис. 11.22. Снятие вкладыша подшипника шестерни 5-й передачи

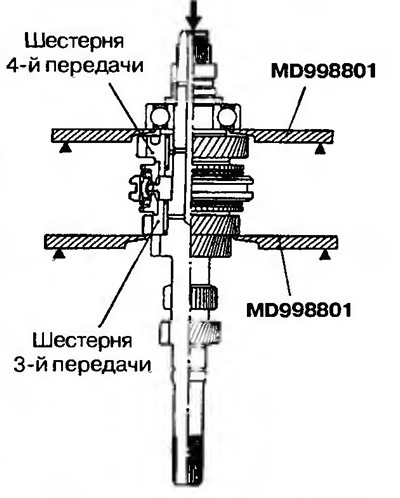

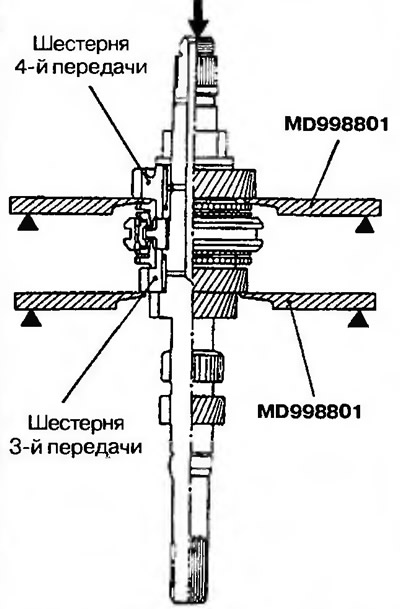

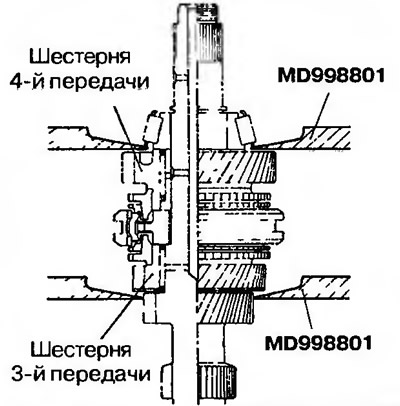

Рис. 11,23. Снятие шестерен 4-й и 3-й передач

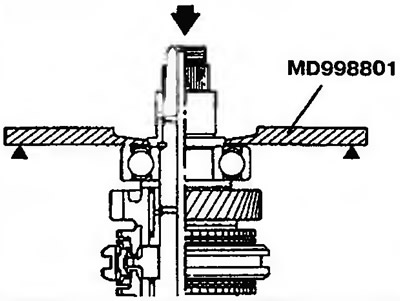

Рис. 11.24а. Снятие заднего шарикоподшипника

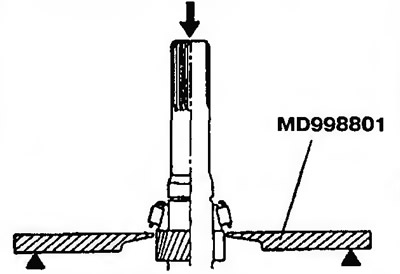

Рис. 11.24б. Снятие конического роликоподшипника шестерни 3-й передачи
