Муфта включения передачи и ступица синхронизатора
1. Муфта включения передачи и ступица синхронизатора складываются вместе так, чтобы они правильно проскользнули друг в друга (рис. 11.17).

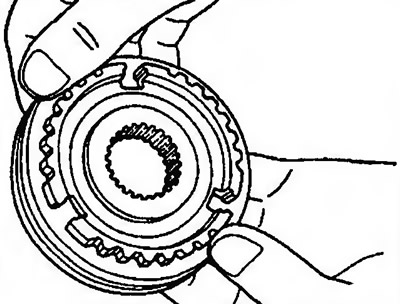

Рис. 11.17. Муфта включения передачи и ступица синхронизатора складываются вместе так, чтобы они правильно проскользнули друг в друга
2. Проследите за тем, чтобы с внутренней стороны спереди и сзади муфта включения передачи не была повреждена.
3. Проверьте износ передней части ступицы синхронизатора (контактная поверхность с шестерней 5-й передачи).
Внимание! При замене ступица синхронизатора всегда меняется в комплекте с муфтой включения передачи.
Сухарь и пружина синхронизатора
4. Проверьте износ выступающей средней части сухаря синхронизатора (рис. 11.18).

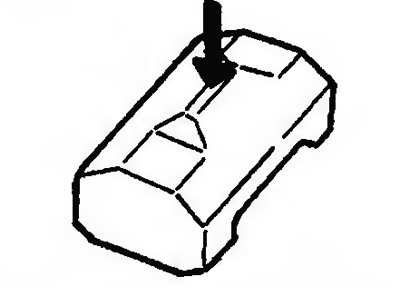

Рис. 11.18. Проверка износа выступающей средней части сухаря синхронизатора
5. Пружина синхронизатора проверяется на усталость материала, деформацию и повреждения.
