Применение: Модели Precis оборудованы амортизаторами и отдельными пружинами; на всех остальных моделях амортизатор с пружиной соединены в один узел.
Снятие
1. Ослабьте гайки крепления заднего колеса, поднимите заднюю часть автомобиля и установите на опоры. Опоры должны быть установлены строго под опорными точками, а не под узлом задней подвески. Снимите колесо.
2. Расположите домкрат под гнездом пружины рычага подвески и поднимите так. чтобы почувствовалось сопротивление пружины. Отвинтите нижний монтажный болт амортизатора.
3. На моделях, оборудованных отдельными амортизатором и пружиной медленно опустите домкрат до полного растяжения пружины, затем извлеките пружину из креплений. На моделях с объединенными узлами пружины и амортизатора найдите верхние монтажные болты в багажнике автомобиля и отвинтите их. чтобы снять узел с кузова. Чтобы отделить пружину от амортизатора см. раздел 5.

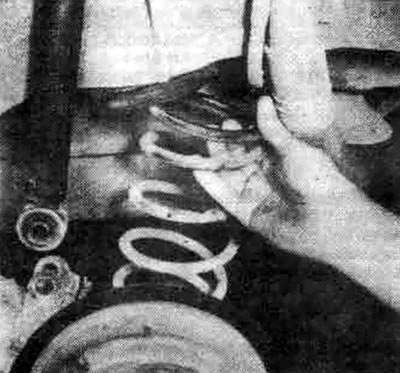

12.3a. После полного растяжения спиральной пружины можно извлечь ее из гнезда; для получения необходимого зазора может понадобиться надавить на рычаг подвески
Оригинальная версия статьи на сайте: mitsubishiman.ru

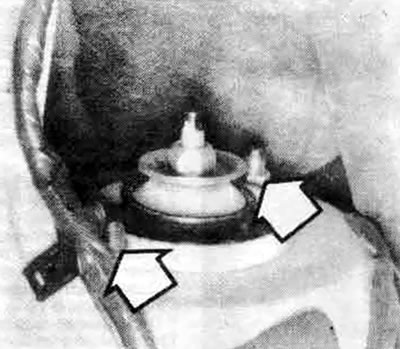

12.3b. Монтажные болты заднего амортизатора (показаны стрелками) расположены внутри багажника около крыла
Установка
4. Перед установкой спиральной пружины проверьте верхнее гнездо на наличие трещин и общий износ. При необходимости замените.
5. Проверьте буфер-ограничитель на рычаге подвески на наличие трещин и износ, при необходимости замените, буфер-ограничитель крепится к рычагу при помощи одной гайки, расположенной на обратной стороне рычага.
6. Проверьте спиральную пружину на наличие трещин, изъянов, сильной ржавчины и износ. В случае возникновения каких-либо из этих повреждений замените пружину.
7. На моделях, оборудованных отдельными амортизатором и пружиной установите пружину в гнездо на рычаге подвески. Установите верхнее гнездо, убедившись в правильности его расположения. На моделях с объединенными узлами пружины и амортизатора установите пружину на амортизатор (см. раздел 5).

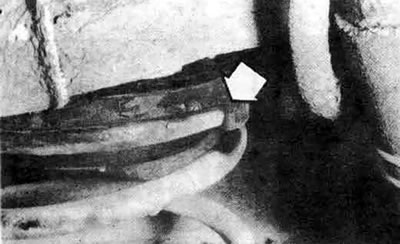

12.7. Верхний конец спиральной пружины должен расположиться в верхнем гнезде как показано на иллюстрации
8. На моделях, оборудованных отдельными амортизатором и пружиной поднимите домкрат так, чтобы можно было присоединить нижний конец амортизатора. Крепко затяните болт. На моделях с объединенными узлами пружины и амортизатора установите верхние монтажные болты, расположенные внутри багажника, а затем нижний болт и гайку.
9. Установите колеса и опустите автомобиль. Затяните гайки крепления колес с моментом, указанным в спецификации Главы 1.
