Детали установки топливного бака на моделях Mirage 1990÷1992 г.г. вып.
1 - Крышка заливной горловины; 2 - Сливная пробка; 3 - Возвратный шланг; 4 - Шланг подачи топлива (напорная линия); 5 - Контрольный клапан; 6 - Шланги отвода топливных испарений; 7 - Электропроводка; 8 - Соединительный шланг заливной горловины; 9 - Вентиляционный шланг; 10 - Топливный бак; 11 - Шланг отвода топливных испарений; 12 - Топливный насос; 13 - Сетчатый фильтр топливозаборника; 14 - Блок измерения расхода топлива; 15 - Шланг отвода топливных испарений; 16 - Двухходовой клапан; 17 - Заливная горловина
Предупреждение! Помните, что бензин является в высшей степени огнеопасной жидкостью! При работе с компонентами системы питания соблюдайте все принятые меры пожарной безопасности. Не курите! Не приближайтесь к месту проведения работ с открытым огнем или незащищенной абажуром переноской! Не производите обслуживание системы в помещениях, оборудованных работающими на природном газе и оснащенными контрольным факелом отопительными приборами (такими как водогреи и сушилки для одежды). Не забывайте, что бензин относится к числу канцерогенных веществ, т.е., - веществ, способствующих развитию рака! Старайтесь не допускать попадания топлива на открытые участки тела, пользуйтесь резиновыми защитными перчатками, при случайном непредвиденным контакте с горючим тщательно промывайте руки теплой водой с мылом. Без промедления собирайте пролитое топливо и не складывайте пропитанную ГСМ ветошь вблизи источников открытого огня. Помните, что система питания оборудованных впрыском топлива моделей постоянно находится под давлением. Прежде чем приступать к отсоединению топливных линий, сбросьте остаточное давление в системе. При обслуживании компонентов системы питания надевайте защитные очки. Постоянно держите под рукой огнетушитель класса В!
Модели Mirage 1990÷1992 г.г. вып.
Снятие
1. Детали установки сборки топливного насоса/датчика расхода топлива на моделях Mirage 1990÷1992 г.г. вып. представлены на иллюстрации.
2. Сбросьте давление в системе питания (см. Раздел Сбрасывание давления в системе питания).
3. Отсоедините отрицательный провод от батареи.
Внимание! Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!
4. Слейте остатки топлива из бака в подходящую приемную тару.
5. Слегка приопустите сборку топливного бака и отсоедините подведенную к его верхней части электропроводку и коммуникационные линии.
6. Снимите топливный бак с автомобиля (см. Раздел Снятие и установка топливного бака).
7. Отдайте пять крепежных гаек и извлеките сборку топливного насоса/датчика расхода топлива из бака.
Установка
1. Установите сборку топливного насоса/датчика расхода на свое штатное место, - не забудьте заменить уплотнительную прокладку. Наверните и затяните крепежные гайки.
2. Установите сборку топливного бака на автомобиль (см. Раздел Снятие и установка топливного бака).
3. Опустите автомобиль на землю и перелейте слитое топливо обратно в бензобак.
4. Подсоедините отрицательный провод к батарее.
5. Проверьте напорную характеристику топливного насоса (см. Раздел Проверка исправности функционирования топливного насоса, измерение давления топлива). Осмотрите тракт системы питания на наличие признаков развития утечек.
Переднеприводные модели (FWD) Galant 1990÷1993 г.г. вып.
Снятие
1. Сбросьте давление в системе питания (см. Раздел Сбрасывание давления в системе питания).
2. Отсоедините отрицательный провод от батареи.
Внимание! Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!
3. Слейте остатки топлива из бака в подходящую приемную тару.
4. Отсоедините подведенную к сборке топливного насоса топлива электропроводку, удостоверьтесь в наличии достаточной для приопускания бака слабины жгута электропроводки датчика расхода топлива. В случае необходимости отсоедините также электропроводку датчика, предварительно промаркировав жгут.
5. Отсоедините от насоса напорную линию.
6. Отпустите самоконтрящиеся гайки крепления монтажных скоб бака
7. Выверните болты крепления правой поперечной штанги и отсоедините рычаг от сочленения кузовного элемента. Опустите поперечную штангу и подвяжите ее проволокой к сборке заднего моста.
8. Выверните шесть крепежных болтов и снимите установленную в основании бака уплотнительную прокладку.
9. Снимите сборку топливного насоса.
Установка
1. Добейтесь совмещения смонтированных на прокладке трех направляющих штифтов с соответствующими отверстиями насосной сборки. Проследите, чтобы ниппели оказались развернуты в ту же сторону, что перед снятием насоса.
2. Проденьте крепежный болт сквозь отверстие в днище бака (не забудьте заменить уплотнительную прокладку) и затяните его с требуемым усилием (14 Н·м).
3. Установите правую поперечную штангу, вверните крепежный болт в соответствующее кузовное сочленение и свободно затяните его.
4. Затягивая самоконтрящиеся гайки монтажных лент бака, добейтесь плотной посадки его на автомобиле. Затяните гайки с требуемым усилием (31 Н·м).
5. Подсоедините напорный шланг и затяните его штуцерный разъем с требуемым усилием (40 Н·м).
6. Подсоедините электропроводку к сборке бензонасоса/датчика расхода топлива.
7. Опустите автомобиль на землю и окончательно затяните болт крепления поперечной штанги с требуемым усилием (80÷100 Н·м).
8. Перелейте в бак слитое из него топливо.
9. Подсоедините отрицательный провод к батарее.
10. Проверьте исправность функционирования системы питания, осмотрите ее тракт на наличие признаков развития утечек.
Полноприводные модели (AWD) Galant 1990÷1993 г.г. вып.
Снятие
1. Сбросьте давление в системе питания (см. Раздел Сбрасывание давления в системе питания).
2. Отсоедините отрицательный провод от батареи.
Внимание! Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!

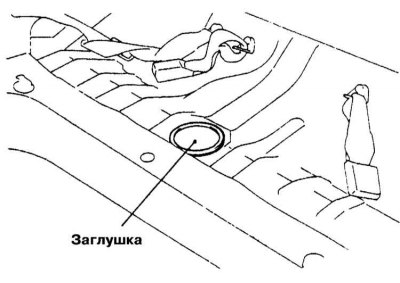

3. Топливный насос помещен внутрь бака. Снимите крышку доступа, установленную в заднюю панель пола автомобиля.
4. Слейте остающееся в баке топливо в подходящую по объему приемную тару.
5. Отсоедините от насосной сборки электропроводку.
6. В случае необходимости снимите двухходовой клапан-ограничитель контроля уровня топлива в баке.
7. Отсоедините напорную линию.
8. Выверните шесть крепежных болтов и извлеките сборку бензонасоса/датчика расхода топлива из бака.
9. Добейтесь совмещения смонтированных на прокладке трех направляющих штифтов с соответствующими отверстиями насосной сборки. Проследите, чтобы ниппели оказались развернуты в ту же сторону, что перед снятием насоса. Установите держатели и затяните их с требуемым усилием (3 Н·м).
10. Подсоедините напорный шланг и затяните его штуцерный разъем с требуемым усилием (40 Н·м).
11. Установите на место двухходовой клапан-ограничитель и подсоедините к насосной сборке электропроводку.
12. Перелейте в бак слитое из него топливо.
13. Подсоедините отрицательный провод к батарее.
14. Проверьте исправность функционирования системы питания, осмотрите ее тракт на наличие признаков развития утечек.
15. Разместите на панели пола уплотнительный элемент 3М ATD № 8625, затем установите и закрепите сервисную крышку.
Модели Galant 1994÷1998 г.г. вып., Mirage 1993÷2000 г.г. вып. и Diamante
Снятие
1. Сбросьте давление в системе питания (см. Раздел Сбрасывание давления в системе питания).
2. Отсоедините отрицательный провод от батареи.
Внимание! Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!
3. Снимите подушку заднего сиденья (см. Главу Кузов).

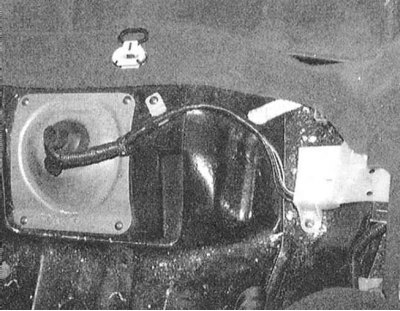

4. Снимите сервисную крышку доступа к сборке погружного топливного насоса/датчика расхода топлива.
 |  |
 |  |
 |  |
5. Отсоедините от насосной сборки электропроводку.

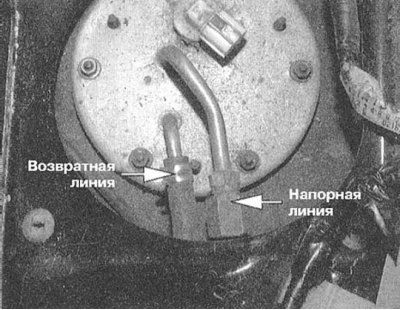

6. Отсоедините возвратный шланг и напорную линию.
7. Отдайте крепежные гайки и снимите сборку.
Установка
1. Уложите на посадочную поверхность бака новую уплотнительную прокладку.
2. Заправьте сборку бензонасоса/датчика расхода топлива в бак. Вверните крепежные болты и затяните их с требуемым усилием (2.5 Н·м).
Примечание. При введении насосной сборки в бак измерительный поплавок датчика расхода топлива следует отогнуть влево.
3. Подсоедините к сборке напорную линию и шланг возврата топлива.
4. Подсоедините электропроводку.
5. Подсоедините отрицательный провод к батарее.
6. Проверьте напорную характеристику топливного насоса (см. Раздел Проверка исправности функционирования топливного насоса, измерение давления топлива). Осмотрите элементы тракта системы питания на наличие признаков развития утечек.
7. Посадите на герметик сервисную крышку доступа к насосу. Установите на место подушку заднего сиденья (см. Главу Кузов).
Модели Galant 1999 и 2000 г.г. вып.
Снятие
1. Сбросьте давление в системе питания (см. Раздел Сбрасывание давления в системе питания).
2. Отсоедините отрицательный провод от батареи.
Внимание! Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!
3. Снимите подушку заднего сиденья (см. Главу Кузов).

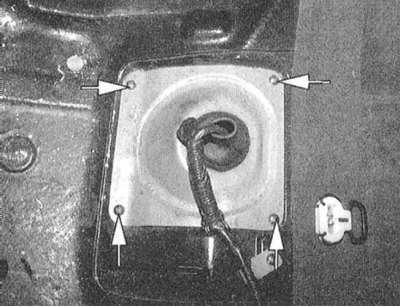

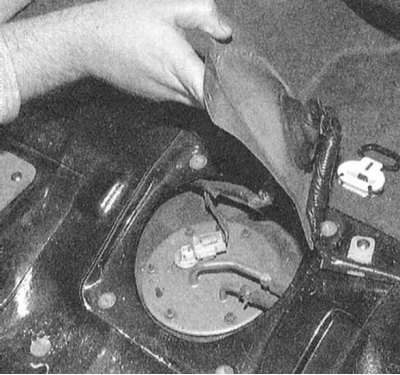

4. Снимите сервисную крышку доступа к сборке погружного топливного насоса/датчика расхода топлива.

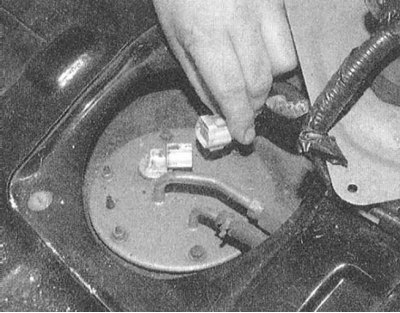

5. Отсоедините от насосной сборки электропроводку.
6. Отсоедините возвратный шланг и напорную линию.
7. При помощи специального инструмента типа МВ991480 отпустите фиксирующую крышку и снимите сборку топливного насоса/датчика расхода топлива.
Установка
1. Уложите на посадочную поверхность бака новую уплотнительную прокладку.
2. Заправьте сборку бензонасоса/датчика расхода топлива в бак, - проследите за правильностью совмещения нанесенных на сборку и панель пола посадочных меток.
3. При помощи специального инструмента МВ991480 затяните фиксирующую крышку.
4. Подсоедините к сборке напорную линию и шланг возврата топлива.
5. Подсоедините электропроводку.
6. Подсоедините отрицательный провод к батарее.
7. Проверьте напорную характеристику топливного насоса (см. Раздел Проверка исправности функционирования топливного насоса, измерение давления топлива). Осмотрите элементы тракта системы питания на наличие признаков развития утечек.
8. Посадите на герметик сервисную крышку доступа к насосу.
9. Установите на место подушку заднего сиденья (см. Главу Кузов).
