Блок обдува отопителя (1983-89)
1. Нижняя крышка воздуховода; 2. Ящик для мелочей; 3. Трос делительной заслонки; 4. Воздуховод; 5. Блок обдува; 6. Резистор; 7. Шланг; 8. Электродвигатель; 9. Уплотнение; 10. Вентилятор

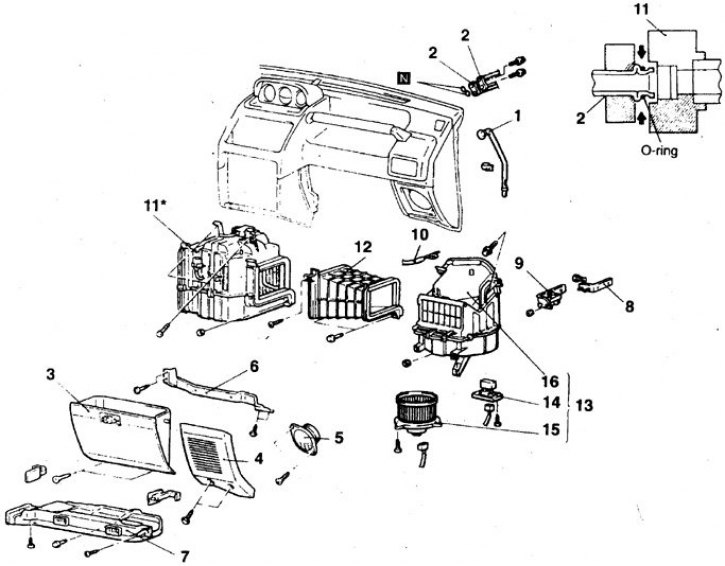

Блок обдува отопителя (1990-98)
1. Дренажный шланг; 2. Соединение трубок на испарителе; 3. Ящик для мелочей; 4. Решетка динамика; 5. Динамик; 6. Планка; 7. Канал для обогрева ног; 8. Релейный блок; 9. Кронштейн; 10. Трос делительной заслонки; 11. Испаритель; 12. Соединительная секция; 13. Блок обдува в сборе; 14. Резистор; 15. Электродвигатель; 16. Корпус
Автомобили 1983-89 гг.
1. Снимите нижнюю крышку воздуховода с правой стороны передней панели салона.
2. Снимите ящик для мелочей, отжав фиксаторы.
3. Отсоедините трос распределительной коробки.
4. Снимите большой центральный воздуховод от вентилятора к отопителю (кроме а/м 1983-86 гг.).
5. Отсоедините от электродвигателя разъем, малый шланг, отверните 3 болта и снимите электродвигатель.
6. При необходимости снимите крыльчатку и резистор.
7. Установка выполняется в обратном порядке.
Статья основана на данных сайта [mitsubishiman.ru]

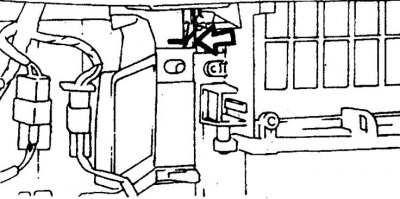

8. При установке троса переместите рычажок делительной заслонки в положение RECIRC, поверните рычаг заслонки против часовой стрелки и оденьте трос и закрепите скобой.
Автомобили 1990-98 гг.
Внимание! На автомобилях с кондиционером для снятия блока обдува понадобится разгерметизировать кондиционер в автосервисе и снять испаритель.
1. На автомобилях с кондиционером отсоедините дренажный шланг, трубку подачи хладагента и трубку на стороне всасывания.
2. Снимите ящик для мелочей.
3. Снимите декоративную решетку и динамик.
4. Отверните 4 болта и снимите планку.
5. Отсоедините разъем реле и снимите кронштейн разъема.
6. Отсоедините трос от рычага делительной заслонки.
7. Снимите канал для обогрева ног пассажира.
8. Снимите испаритель (на а/м с кондиционером) или соединительную секцию (на а/м без кондиционера).
9. Отверните болты и снимите блок обдува.
10. Снимите вентилятор и резистор.
11. Установка выполняется в обратном порядке.
12. Присоедините трос в следующем порядке.

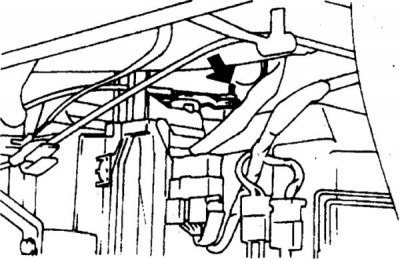

Переведите рычажок делительной заслонки в положение рециркуляции, нажмите на рычаг делительной заслонки в направлении стрелки, оденьте трос и закрепите скобой оболочку.
13. Заправьте кондиционер в автосервисе.
