Снятие
- Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
- Слейте охлаждающую жидкость из системы охлаждения.
- Снимите блок управления отопителем, вентилятором и системой кондиционирования воздуха.
- Снимите центральную напольную консоль и воздуховод подачи воздуха к ногам задних пассажиров.
- Снимите перчаточный ящик.
- Снимите с панели приборов нижнюю панель со стороны пассажира.
- Снимите центральный воздуховод.
Примечание. На рисунке 18.16 *1 отмечены болты и гайки с фланцем, а *2- болты и гайки с шайбой.

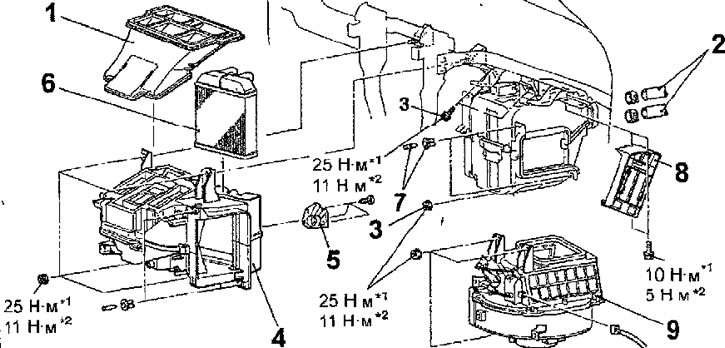

Рис. 18.16. Отопитель и вентилятор: 1 - центральный- воздуховод; 2 - шланги отопителя; 3 - болты и гайки крепления испарителя; 4 - блок отопителя; 5 - пластина; 6 - радиатор отопителя; 7 - фиксатор; 8 - крышка; 9 - блок вентилятора
Статья перепечатана с веб-ресурса (MitsubishiMan)
- Отсоедините шланги подачи и возврата охлаждающей жидкости от патрубков радиатора отопителя. Слейте оставшуюся охлаждающую жидкость из шлангов и радиатора отопителя, при этом соблюдайте осторожность, чтобы охлаждающая жидкость не попала на электрические блоки.
- Снимите фиксаторы, отверните гайки и снимите блок отопителя.
- Выверните болты, снимите пластину, разделите корпус блока отопителя и снимите радиатор отопителя.
- Отверните гайки, отсоедините разъем и снимите блок вентилятора.
Установка
- Установка проводится в последовательности, обратной снятию.
