Примечание. На рисунке 18.21 *1отмечены болты и гайки с фланцем, а *2 - болты и гайки с шайбой.

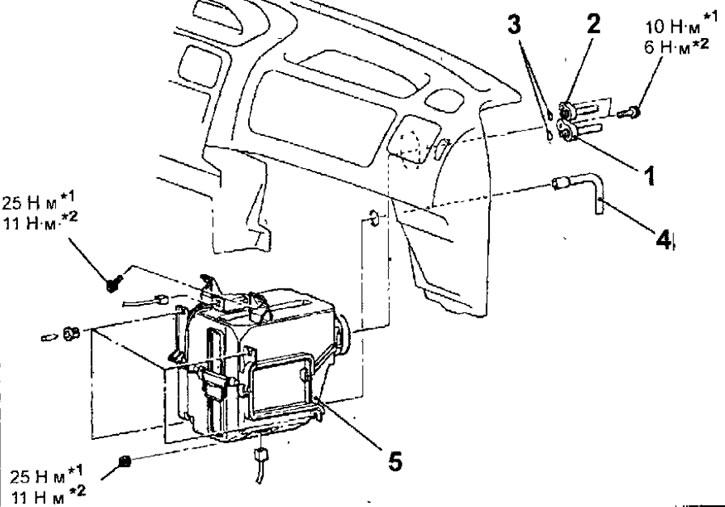

Рис. 18.21. Испаритель: 1 - всасывающий шланг; 2 - трубка В для хладагента; 3 - уплотнительное кольцо; 4 - дренажный шланг; 5 - испаритель

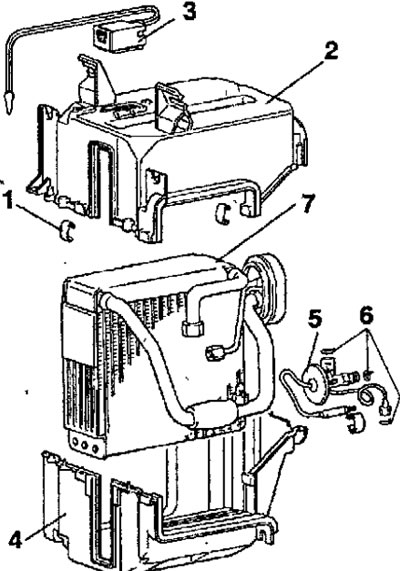

Рис. 18.22. Испаритель: 1 - пружинный зажим; 2 - верхняя секция корпуса испарителя; 3 - блок управления компрессором; 4 - нижняя секция корпуса испарителя; 5 - расширительный клапан; 6 -уплотнительное кольцо; 7 - испаритель
Снятие
- Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
- Разрядите хледагентиз системы кондиционирования воздуха.
- Снимите воздушный фильтр.
- Снимите перчаточный ящик.
- Снимите с панели приборов нижнюю панель со стороны пассажира.
- Отсоедините от испарителя всасывающий шланг.
- Выверните болты и отсоедините от испарителя трубку в для хладагента. Немедленно закройте все открытые отверстия и трубки, чтобы исключить попадание влаги из воздуха в систему кондиционирования воздуха.
- Отсоедините от испарителя дренажный шланг.
- Отсоедините разъем, отверните гайки и снимите испаритель.
Разборка
- Отверткой Как рычагом снимите зажимы, крепящие вместе верхнюю и нижнюю секции корпуса испарителя (рис. 18.23).

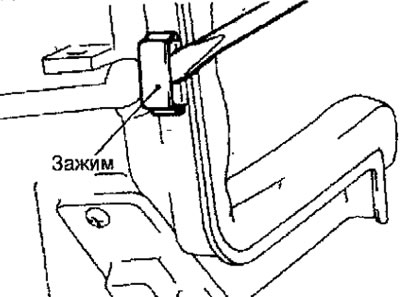

Рис. 18.23. Использование отвертки для снятия пружинного зажима
- Снимите блок управления компрессором.
- Снимите расширительный клапан.
- Достаньте испаритель из нижней секции корпуса испарителя.
Сборка
- Сборка испарителя проводится в последовательности, обратной разборке, при этом замените уплотнительные кольца и смажьте их компрессорным маслом SUN PAG 56 (рис. 18.24).

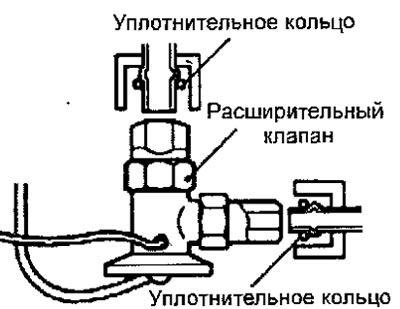

Рис. 18.24. Места установки уплотнительных колец
Установка
- Установка испарителя проводится в последовательности, обратной снятию, с учетом следующего.
- При замене испарителя залейте в систему кондиционирования 60 мл компрессорного масла SUN PAG 56.
- Замените уплотнительные кольца и смажьте их компрессорным маслом (рис.18.25).

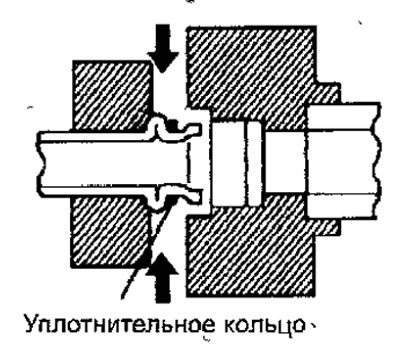

Рис. 18.25. Установка уплотнительного кольца
- Заправьте систему кондиционирования воздуха хладагентов и проверьте ее функционирование.
