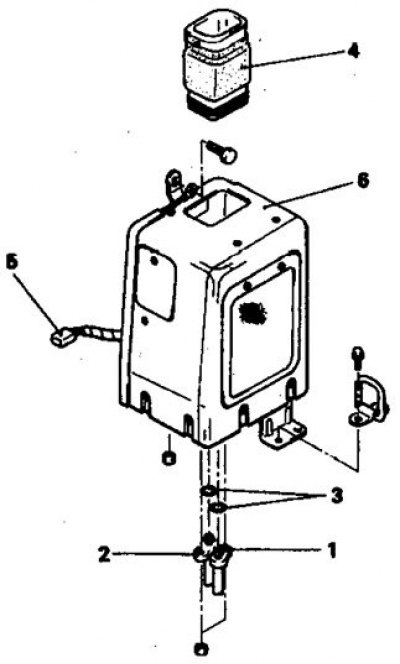

Детали заднего испарителя (1983-91)
1. Линия с жидким хладагентом; 2. Штуцер; 3. Кольцо; 4. Воздуховод; 5. Разъем; 6. Испаритель

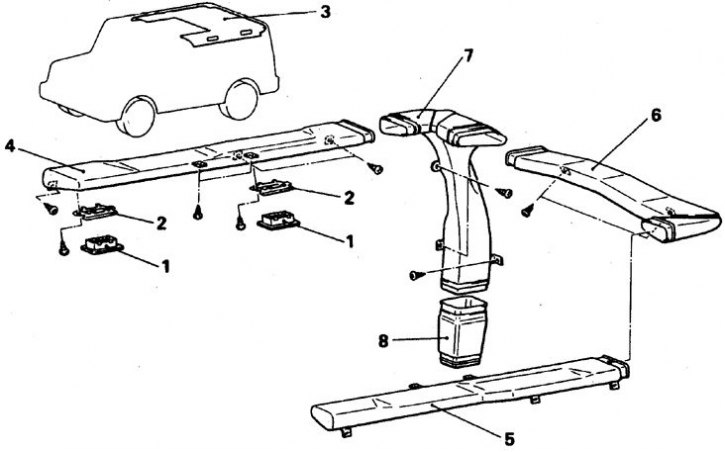

Система воздуховодов заднего кондиционера
1. Вентиляционное сопло; 2. Держатель В; 3. Накладка; 4–8. Воздуховоды
На части автомобилей 1983-91 гг. предусмотрена 2-ступенчатая система кондиционирования, которая включает в себя блок кондиционирования задней части салона.
Снятие и установка
1. Разгерметизируйте магистраль хладагента в автосервисе.
2. Отсоедините батарею от массы.
3. Отверните штуцера трубок на перегородке моторного отсека.
4. Снимите накладку задней стойки кузова с правой стороны, под которой находится испаритель.
5. Отверните на испарителе штуцера трубок и отсоедините верхний воздуховод.
6. Отсоедините разъем, отверните болты и осторожно снимите испаритель.
7. Установка выполняется в обратном порядке.
8. Замените уплотнительные кольца штуцеров, смазав их компрессорным маслом DENSO OIL или SUNISCO 5GS.
