Предупреждение: Хладагент находится под высоким давлением. Не отвинчивайте крепления и не снимайте никаких компонентов до опорожнения системы специалистом. При отсоединении штуцеров системы кондиционирования надевайте защитные очки.
1. Отсоедините провод от отрицательной клеммы аккумулятора.
2. Включите стояночный тормоз и заблокируйте задние колеса.
3. Поднимите переднюю часть автомобиля и установите их на опоры.
4. Отвинтите брызговик и снимите приводной ремень с компрессора (см. Главу 1).
5. Отсоедините от компрессора электрический разъем муфты.
6. Отсоедините трубки системы кондиционирования от задней части компрессора и немедленно заглушите открытые штуцеры для предотвращения попадания в систему пыли и влаги.

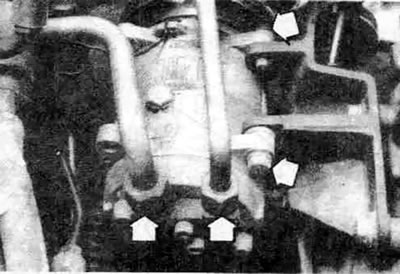

15.6. Вид сверху компрессора кондиционера воздуха, видны штуцеры трубопроводов хладагента и верхние монтажные болты (показаны стрелками)
7. Отвинтите болты крепления компрессора и извлеките его из отсека двигателя. Заметьте толщину и положение регулировочных шайб, чтобы установить их при сборке.

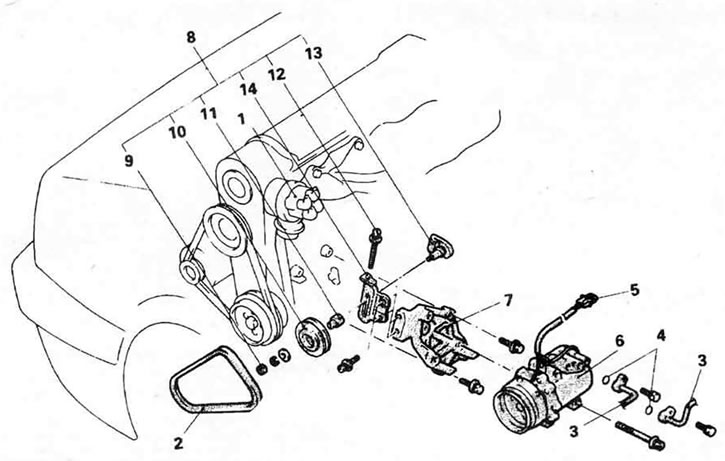

15.7. Типичные детали крепления компрессора кондиционера воздуха. 1. Крышка распределителя, 2. Приводной ремень, 3. Трубопровод хладагента, 4. Кольцевое уплотнение, 5. Электрический разъем, 6. Компрессор, 7. Монтажный кронштейн компрессора, 8. Узел натяжителя приводного ремня, 9. Гайка, 10. Шкив, 11. Втулка, 12. Болт регулятора, 13. Вал, 14. Кронштейн натяжителя
Примечание: Во время хранения и работы с компрессором держите его горизонтально. При заклинивании компрессора или обнаружении металлических частиц в трубопроводах специалист по системам кондиционирования воздуха должен промыть систему и заменить приемник/осушитель.
Установка
8. Перед установкой поверните центральную часть муфты шесть раз для распределения масла, собравшегося в головке.
9. Установку компрессора производите в последовательности, обратной снятию.
10. При установке нового компрессора производите заправку системы хладагентом согласно инструкции изготовителя.
11. Откачку, зарядку и проверку герметичности системы должна выполнять та же мастерская, которая производила разрядку системы.
