Снятие и установка
− Перед началом снятия деталей снимите вещевой ящик и блок управления двигателем и вариатором.
− Снятие деталей производится в порядке номеров, указанном на рисунке "Снятие электродвигателя вентилятора отопителя и сервопривода заслонки выбора режима забора воздуха".

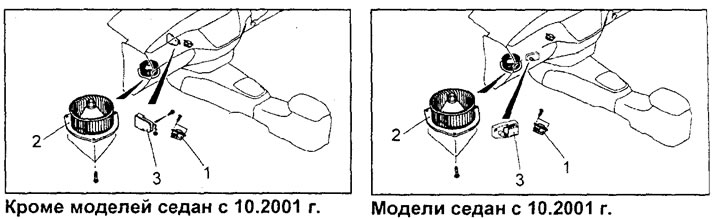

Снятие электродвигателя вентилятора отопителя и сервопривода заслонки выбора режима забора воздуха. 1 - резистор, 2 - электродвигатель вентилятора, 3 - сервопривод заслонки выбора режима забора воздуха.
− При снятии деталей обратите внимание на операцию снятия сервопривода заслонки выбора режима забора воздуха.

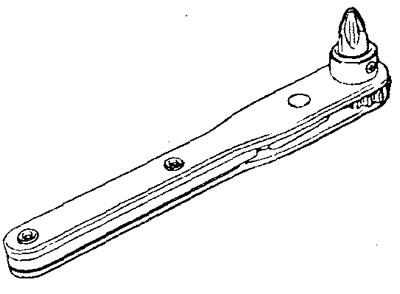

Снимите сервопривод выбора режима забора воздуха с помощью специального инструмента, показанного на рисунке.
− Установка деталей производится в порядке, обратном снятию.
− После завершения установки деталей установите вещевой ящик и блок управления двигателем и вариатором.
Проверка резистора
С помощью мультиметра измерьте сопротивление между указанными выводами разъема резистора. Резистор считается исправным, если измеренные величины соответствуют номинальным значениям.

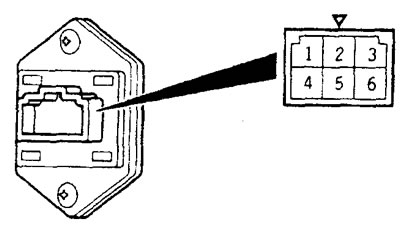

Кроме моделей с 10.2001 г.

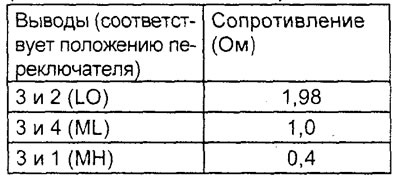

Таблица. Номинальные значения (кроме моделей седан с 10.2001 г.).

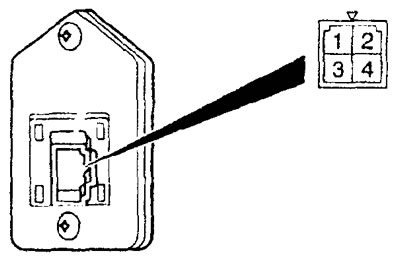

Модели седан с 10.2001 г.

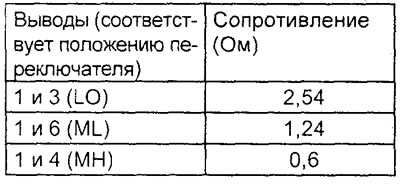

Таблица. Номинальные значения (модели седан с 10.2001 г.).
Проверка электродвигателя вентилятора отопителя

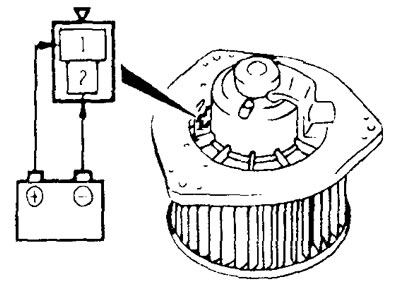

Подведите напряжение аккумуляторной батареи к выводам "1" (+) и "2" (-) разъема электровентилятора отопителя и проверьте, что электродвигатель вентилятора работает. При этом убедитесь в отсутствии посторонних шумов при вращении вентилятора.
Внимания: во избежание травм во время проверки не прикасайтесь к вентилятору.
Проверка сервопривода заслонки выбора режима забора воздуха
1. Подведите питание (напряжение аккумуляторной батареи) к выводам "7" (+) и "4" (-) разъема электродвигателя и проверьте, что рычаг заслонки выбора режима забора воздуха перемещается в положение "FRESH".
2. Подведите питание (напряжение аккумуляторной батареи) к выводам "7" (+) и "6" (-) разъема электродвигателя и проверьте, что рычаг заслонки выбора режима забора воздуха перемещается в положение "RECIRC".
Внимание: отключайте питание, когда заслонка находится в положении "FRESH" (свежий воздух) или "RECIRC" (рециркуляция).
