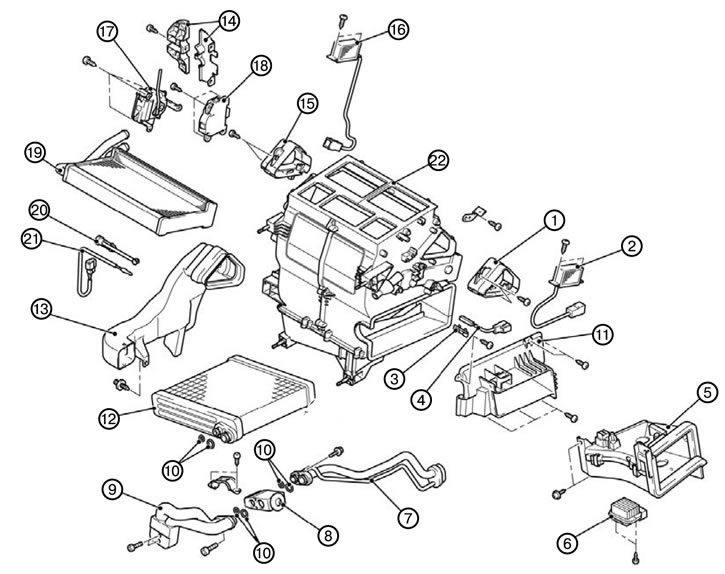

Разборка блока отопителя
1. Снять правый воздухопровод отопителя (1).
2. Снять отопитель №1 (2).
3. Снять зажим датчика температуры жидкости отопителя (3).
4. Снять датчик температуры жидкости отопителя (4).
5. Снять соединительный воздухопровод (5).
6. Снять силовой транзистор (6).
7. Снять трубку А в сборе (7).
8. Снять расширительный клапан (8).
9. Снять трубку В в сборе (9).
10. Снять уплотнительное кольцо (10).
11. Снять крышку испарителя (11).
12. Снять испаритель (12).
13. Снять напольный воздухопровод С (13).
14. Снять кронштейн (14).
15. Снять левый воздухопровод отопителя (15).
16. Снять отопитель №1 (16).
17. Снять мотор управления заслонкой выбора режимов и потенциометр (17).
18. Снять мотор управления заслонкой смешивания воздуха и потенциометр (18).
19. Снять ядро отопителя (19).
20. Снять зажим датчика температуры воздуха (20).
21. Снять датчик температуры воздуха (21).
22. Снять корпус (22).
Сборка блока отопителя
1. Установить корпус (22).
2. Установить датчик температуры воздуха (21).
3. Установить зажим датчика температуры воздуха (20).
4. Установить ядро отопителя (19).
5. Установить мотор управления заслонкой смешивания воздуха и потенциометр (18).
6. Установить мотор управления заслонкой выбора режимов и потенциометр (17).
7. Установить отопитель №1 (16).
8. Установить левый воздухопровод отопителя (15).
9. Установить кронштейн (14).
10. Установить напольный воздухопроводе (13).
11. Установить испаритель (12).
12. Установить крышку испарителя (11).
13. Установить уплотнительное кольцо (10).
14. Установить трубку В в сборе (9).
15. Установить расширительный клапан (8).
16. Установить трубку А в сборе (7).
17. Установить силовой транзистор (6).
18. Установить соединительный воздухопровод (5).
19. Установить датчик температуры жидкости отопителя (4).
20. Установить зажим датчика температуры жидкости отопителя (3).
21. Установить отопитель №1 (2).
22. Установить правый воздухопровод отопителя (1).
