2. Слить хладагент из системы.
3. Снять напольную консоль в сборе.
4. Снять задний воздухопровод отопителя.
5. Снять панель приборов в сборе.
6. Снять зуммер вакуумного усилителя тормозов.
7. Снять блок управления антиблокировочной системой тормозов.
8. Снять блок управления двигателем.
9. Снять блок управления системой SRS.
10. Снять боковую крышку капота.
11. Снять аккумуляторную батарею.
12. Снять крышку двигателя.
13. Вывернуть крепежный болт топливного фильтра.
14. Снять нижнюю защиту картера двигателя.
15. Снять систему рециркуляции отработавших газов двигателя.

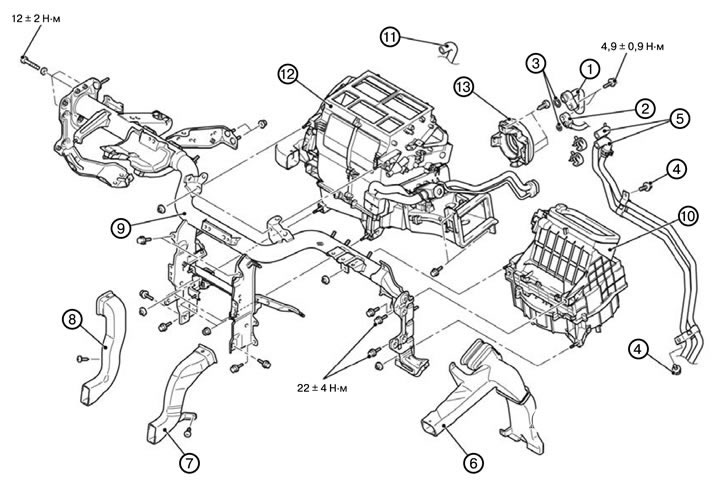

16. Снять всасывающий гибкий шланг (1).
19. Снять сливную трубку В (2).
20. Снять уплотнительное кольцо (3).
21. Снять хомут шланга отопителя (4).
22.Отсоединить соединение шланга отопителя (5).
23.Снять напольный воздухопровода (6).
24. Снять напольный воздухопровод В (7).
25. Снять напольный воздухопровод D (8).
26.Отсоединить разъемы электропроводки.
Примечание. Отсоединить следующие разъемы, чтобы снять переднюю поперечную балку.

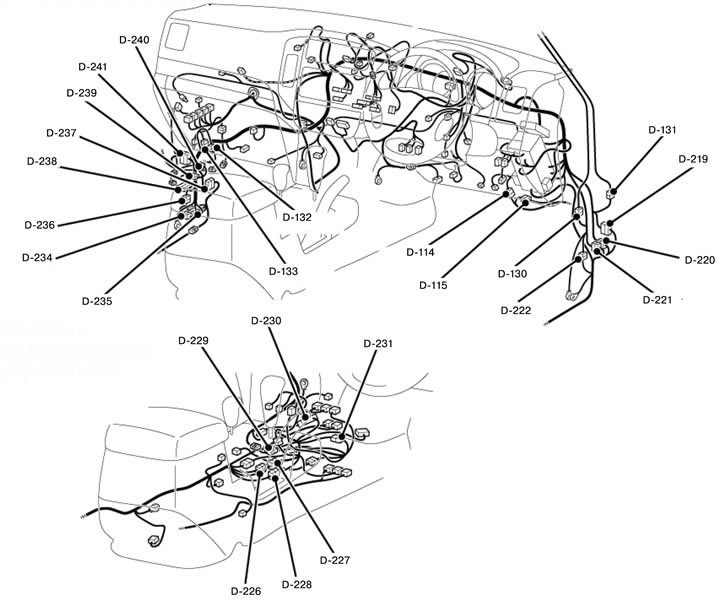

Модель с левосторонним управлением

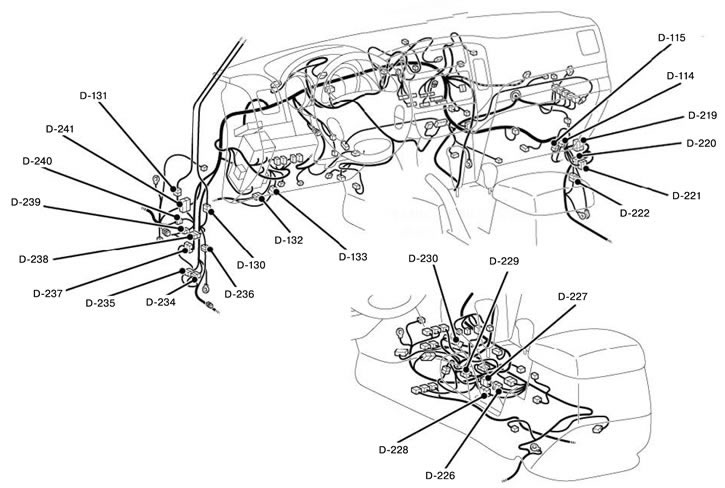

Модель с правосторонним управлением
| Номер разъема | Название разъема |
| D-114 | Соединение электропроводки панели приборов и электропроводки правой двери |
| D-115 | Соединение электропроводки панели приборов и электропроводки правой двери |
| D-130 | Соединение электропроводки панели приборов и электропроводки заднего дисплея |
| D-131 | Соединение электропроводки панели приборов и электропроводки левой двери |
| D-132 | Соединение электропроводки панели приборов и электропроводки левой двери |
| D- 133 | Соединение электропроводки панели приборов и электропроводки левой двери |
| D-219 | Соединение электропроводки панели приборов и правой напольной электропроводки |
| D-220 | Соединение электропроводки панели приборов и правой напольной электропроводки |
| D-221 | Соединение электропроводки панели приборов и правой напольной электропроводки |
| D-222 | Соединение электропроводки панели приборов и правой электропроводки управления |
| D-226 | Соединение электропроводки панели приборов и электропроводки коробки передач |
| D-227 | Соединение электропроводки панели приборов и электропроводки коробки передач |
| D-228 | Соединение электропроводки панели приборов и электропроводки коробки передач |
| D-229 | Соединение электропроводки панели приборов и напольной электропроводки |
| D-230 | Соединение электропроводки панели приборов и напольной электропроводки |
| D-234 | Соединение электропроводки панели приборов и левой напольной электропроводки |
| D-235 | Соединение электропроводки панели приборов и левой напольной электропроводки |
| D-236 | Соединение электропроводки панели приборов и левой напольной электропроводки |
| D-237 | Соединение электропроводки панели приборов и левой напольной электропроводки |
| D-238 | Соединение электропроводки панели приборов и передней электропроводки |
| D-239 | Соединение электропроводки панели приборов и передней электропроводки |
| D-240 | Соединение электропроводки панели приборов и передней электропроводки |
| D-241 | Соединение электропроводки панели приборов и передней электропроводки |
27. Снять поперечную балку (9).
28. Снять блок вентилятора в сборе (10).
29. Снять сливной шланг (11).
30. Снять блок отопителя в сборе (12).
31. Снять кронштейн (13).
