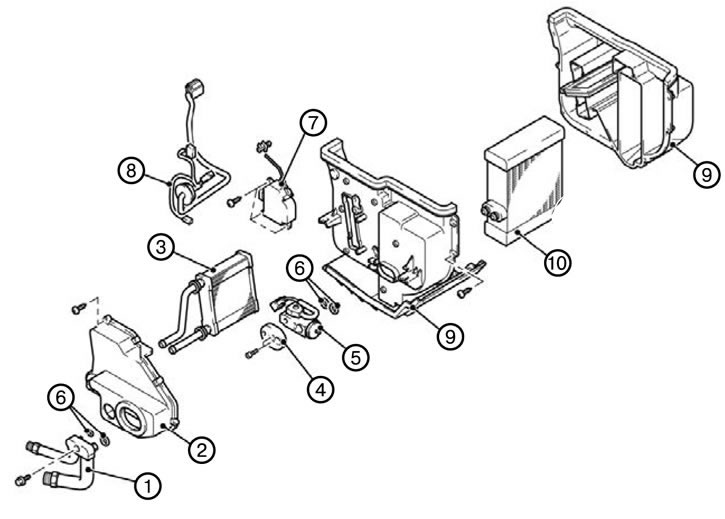

Разборка заднего блока отопителя
1. Снять трубку кондиционера воздуха (1).
2. Снять крышку (2).
3. Снять ядро отоп ителя (3).
4. Снять соединение (4).
5. Снять расширительный клапан (5).
6. Снять уплотнительное кольцо (6).
7. Снять мотор и потенциометр управления заслонкой выбора режимов (7).
8. Снять электропроводку (8).
9. Снять корпус (9).
10. Снять испаритель (10).
Сборка заднего блока отопителя
1. Установить испаритель (10).
2. Установить корпус (9).
3. Установить электропроводку (8).
4. Установить мотор и потенциометр управления заслонкой выбора режимов (7).
5. Установить уплотнительное кольцо (6).
6. Установить расширительный клапан (5).
7. Установить соединение (4).
8. Установить ядро отопителя (3).
9. Установить крышку (2).
10. Установить трубку кондиционера воздуха (1).
