Оглавление: Снятие стартера ⤓ Установка стартера ⤓ Разборка стартера ⤓ Очистка деталей стартера ⤓ Сборка стартера ⤓

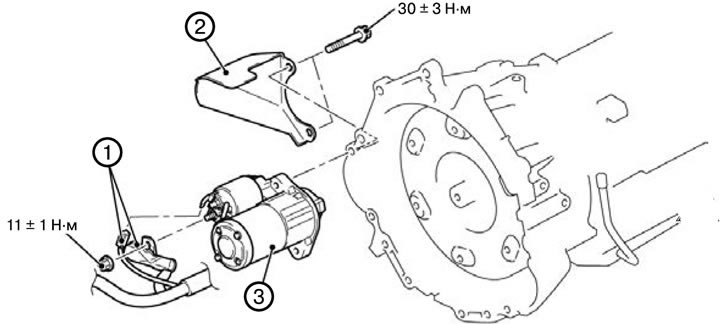

Снятие стартера
1. Отсоединить разъем стартера (1).
2. Снять крышку стартера (2).
3. Снять стартер в сборе (3).
Установка стартера
1. Установить стартер в сборе (3).
2. Установить крышку стартера (2).
3. Подсоединить разъем стартера (1).

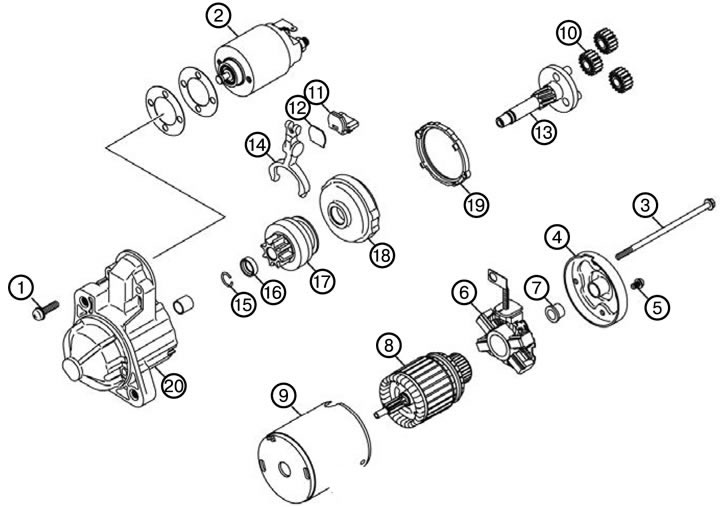

Разборка стартера
1. Вывернуть винт (1).
2. Снять тяговое реле (2).

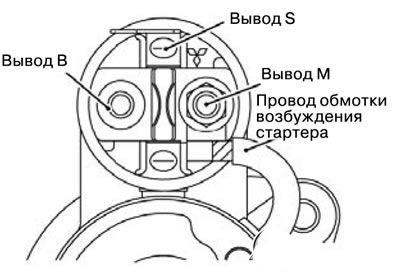

Примечание. Отсоединить предварительно провод обмотки возбуждения стартера от вывода М тягового реле.
3. Вывернуть винт (3).
4. Вывернуть винт (4).
5. Снять задний кронштейн (5).
6. Снять щеткодержатель в сборе (6).
7. Снять задний подшипник (7).
8. Снять якорь (8).
Примечание. При снятии якоря стартера не потерять шарик, который используется в качестве подшипника.
9. Снять полюс с обмоткой стартера в сборе (9).
10. Снять сателлиты А (10).
11. Снять сателлиты В (11).
12. Снять пластину (12).
13. Снять планетарную шестерню (13).
14. Снять рычаг привода (14).
15. Снять пружинное кольцо (15).

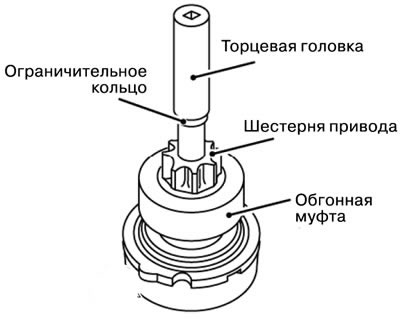

Примечание. При помощи подходящей торцевой головки вытолкнуть пружинное кольцо в сторону обгонной муфты.
16. Снять стопорное кольцо (16).

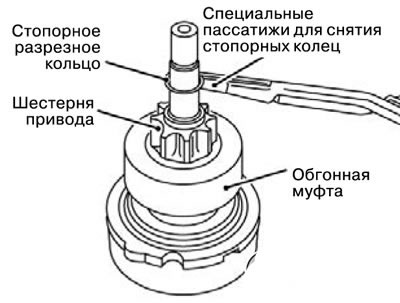

Примечание. При помощи специальных пассатижей снять стопорное разрезное кольцо, и затем снимите ограничительное кольцо и обгонную муфту.
17. Снять обгонную муфту (17).
18. Снять шестерню внутреннего зацепления (18).
19. Снять водило (19).
20. Снять переднюю крышку (20).
Очистка деталей стартера
1. Не допускается опускать детали в моющий раствор (растворители). Погружение в растворитель полюса и обмотки возбуждения в сборе, или якоря стартера приведет к повреждению изоляции проводов. Поэтому только протрите эти детали чистой тканью.
2. Не допускается опускать узел привода стартера в моющий раствор. Погружение обгонной муфты в раствор приведет к вымыванию из нее заложенной на заводе- изготовителе смазки.
3. Допускается очистка узла привода стартера смоченной в растворе щеткой с последующей протиркой насухо чистой тканью.
Сборка стартера
1. Установить переднюю крышку (20).
2. Установить водило (19).
3. Установить шестерню внутреннего зацепления (18).
4. Установить обгонную муфту (17).
5. Установить стопорное кольцо (16).
Примечание. Используя соответствующий специальный инструмент (подходящий съемник), надеть ограничительное кольцо на пружинное кольцо.
6. Установить пружинное кольцо (15).
7. Установить рычаг привода (14).
8. Установить планетарную шестерню (13).
9. Установить пластину (12).
10. Установить сателлиты В (11).
11. Установить сателлиты А (10).
12. Установить полюс с обмоткой стартера в сборе (9).
13. Установить якорь (8).
14. Установить задний подшипник (7).
15. Установить щеткодержатель в сборе (6).
16. Установить задний кронштейн (5).
17. Завернуть винт (4).
18. Завернуть винт (3).
19. Установить тяговое реле (2).
20. Завернуть винт (1).
