Снятие топливного бака
1. Понизить давление топлива в топливной системе.
2. Слить топливо.
3. Снять центральную перемычку крепления коробки передач.

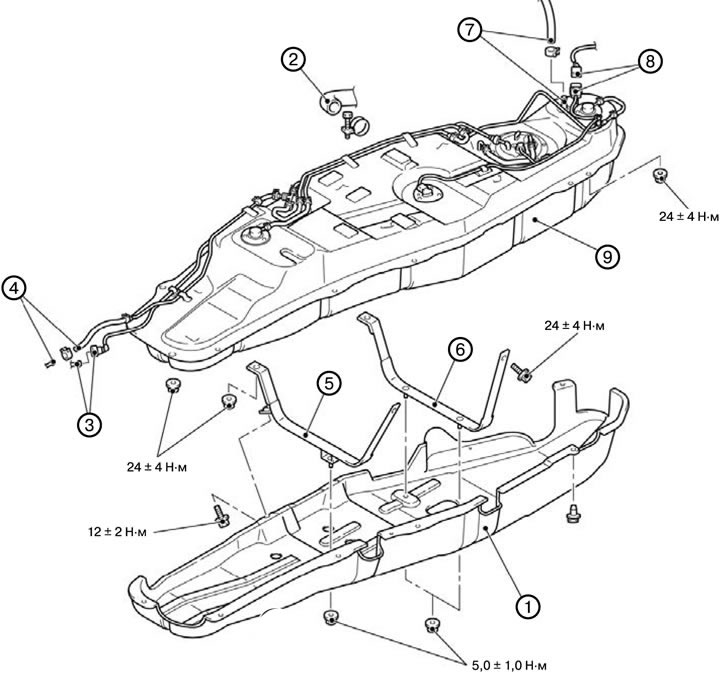

4. Снять защиту днища топливного бака (1).
5. Снять соединение питающей трубки топливного бака (2).
6. Снять соединение шланга высокого давления топливной системы (3).
7. Снять соединение трубки возврата топлива (4).
8. Снять передний хомут крепления топливного бака (5).
9. Снять задний хомут крепления топливного бака (6).
10. Снять соединение трубки вентиляции (7).
11. Отсоединить разъем электропроводки топливного бака (8).
12. Снять топливный бак (9).
13. Снять трубку высокого давления топливной системы (10).
14. Снять шланг испарителя топливной системы (11).
15. Снять шланг испарителя топливного бака (12).
18. Снять шланг испарителя топливного бака (13).
17. Снять шланг испарителя топливного бака (14).
18. Снять шланг испарителя топливного бака (15).
19. Снять проверочный клапан топливной системы (16).
20. Снять шланг топливного бака (17).
21. Снять клапан в сборе (18).
22. Снять прокладку (19).
23. Снять шланг испарителя топливного бака (20).
24. Снять всасывающий шланг топливного бака (21).
25. Снять электропроводку топливного бака (22).
26. Снять крепежную пластину (23).
27. Снять модуль топливного бака в сборе (24).
28. Снять прокладку (25).
29. Снять измерительный прибор топливного бака (26).
30. Снять прокладку (27).
31. Снять сливную пробку топливного бака (28).
32. Снять прокладку (29).
33. Снять топливный бак (30).
Установка топливного бака (короткая колесная база)
1. Установить топливный бак (30).
2. Установить прокладку (29).
3. Установить сливную пробку топливного бака (28).
4. Установить прокладку (27).
5. Установить измерительный прибор топливного бака (26).
6. Установить прокладку (25).
7. Установить модуль топливного бака в сборе (24).
8. Установить крепежную пластину (23).
9. Установить электропроводку топливного бака (22).
10. Установить всасывающий шланг топливного бака (21).
11. Установить шланг испарителя топливного бака (20).
12. Установить прокладку (19).
13. Установить клапан в сборе (18).
14. Установить шланг топливного бака (17).
15. Установить проверочный клапан топливной системы (16).
16. Установить шланг испарителя топливного бака (15).
17. Установить шланг испарителя топливного бака (14).
18. Установить шланг испарителя топливного бака (13).
19. Установить шланг испарителя топливного бака (12).
20. Установить шланг испарителя топливной системы (11).
21. Установить трубку высокого давления топливной системы (10).
22. Установить топливный бак (9).
23. Подсоединить разъем электропроводки топливного бака (8).
24. Установить соединение трубки вентиляции (7).
25. Установить задний хомут крепления топливного бака (6).
Статья была заимствована с сайта [mitsubishiman]
26. Установить передний хомут крепления топливного бака (5).
27. Установить соединение трубки возврата топлива (4).
28. Установить соединение шланга высокого давления топливной системы (3).
29. Установить соединение питающей трубки топливного бака (2).
30. Установить защиту днища топливного бака (1).
31. Установить центральную перемычку крепления коробки передач.
32. Залить топливо в топливный бак.
33. Проверить топливную систему на предмет наличия утечек топлива.
Замена датчика уровня топлива
1. Снять подушку заднего сиденья.
2. Снять защитную крышку и отсоединить разъем датчика.
3. Отвернуть гайки крепления и вынуть из бака датчик уровня топлива в сборе.
4. Установить новый датчик уровня топлива в сборе, совместить метки на прокладке с отверстиями в датчике уровня топлива (указаны стрелками на рисунке) и затянуть гайки указанным моментом затяжки.
5. Подсоединить разъем, и установить защитную крышку.
6. Установить на место подушку заднего сиденья.
