Снятие топливных форсунок и топливной рейки
1. Снять основную аккумуляторную батарею и поддон аккумуляторной батареи.
2. Снять крышку двигателя.
3. Снять шланг вентиляции (1).
4. Снять топливный шланг (2).
5. Снять возвратный топливный шланг (3).
6. Снять возвратную топливную трубку В в сборе (4).
7. Снять питающую трубку топливного насоса (5).
8. Снять трубку впуска воздуха.
9. Снять трубку впрыска топлива №4 (6).
10. Снять трубку впрыска топлива №3 (7).
11. Снять трубку впрыска топлива №2 (8).
12. Снять трубку впрыска топлива №1 (9).
13. Отсоединить разъем датчика давления топлива (10).
14. Снять хомут электропроводки (11).
15. Снять топливную рейку в сборе (12).
16. Снять прокладку (13).
17. Снять кронштейн топливной трубки (14).
18. Снять возвратную топливную трубку А в сборе (15).
19. Снять прокладку (16).
20. Отсоединить разъем форсунки (17).
21. Отсоединить разъем клапана соленоида (18).
22. Отсоединить соединение вакуумного шланга (19).
23. Снять клапан соленоида (20).
24. Снять крышку головки блока цилиндров (21).
25. Снять резинку (22).
26. Снять сальник (23).
27. Снять сальник (24).
28. Снять кронштейн электропроводки (25).
29. Снять кронштейн электропроводки (26).
30. Снять прокладку крышки головки блока цилиндров (27).
31. Снять трубку слива топлива в сборе (28).
32. Снять прокладку (29).
33. Снять болт крепления форсунки (30).
34. Снять крепление форсунки (31).
35. Вывернуть болт крепления (32).
36. Снять форсунку в сборе (33).
37. Снять прокладку (34).
38. Снять шарнирный выступ (35).
39. Снять шарнирную стойку (36).
Установка топливных форсунок и топливной рейки

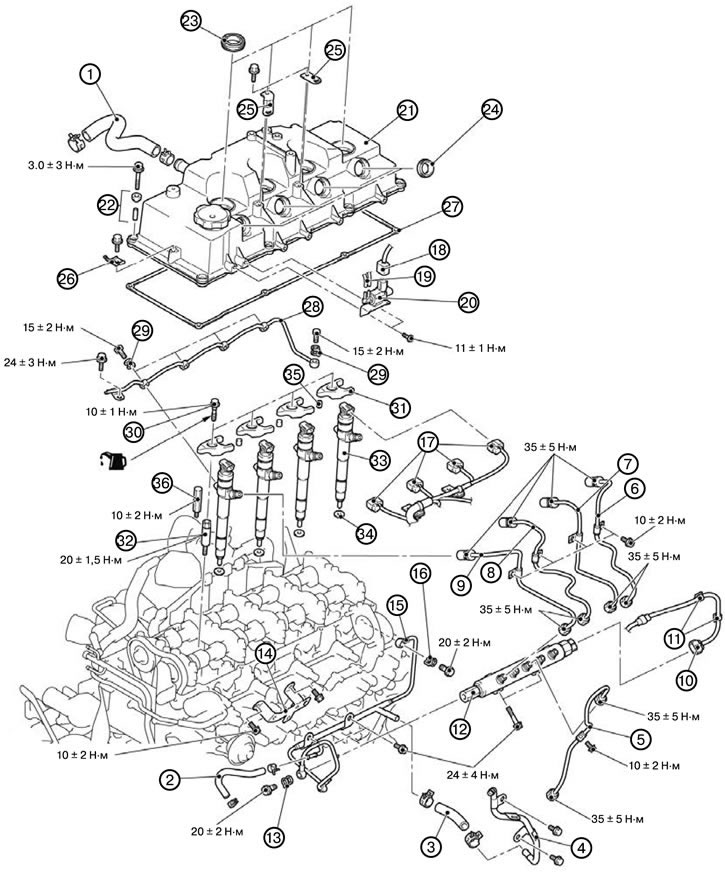

Примечание. При установке затянуть все болты моментами, указанными на рисунке.
1. Установить шарнирную стойку (36).
2. Установить шарнирный выступ (35).
3. Установить прокладку (34).
4. Установить форсунку в сборе (33).
5. Завернуть болт крепления (32).
6. Установить крепление форсунки (31).
7. Установить болт крепления форсунки (30).
8. Установить прокладку (29).
9. Установить трубку слива топлива в сборе (28).
10. Установить прокладку крышки головки блока цилиндров (27).
11. Установить кронштейн электропроводки (26).
12. Установить кронштейн электропроводки (25).
13. Установить сальник (24).
14. Установить сальник (23).
15. Установить резинку (22).
16. Установить крышку головки блока цилиндров (21).
17. Установить клапан соленоида (20).
18. Подсоединить соединение вакуумного шланга (19).
19. Подсоединить разъем клапана соленоида (18).
20. Подсоединить разъем форсунки (17).
21. Установить прокладку (16).
22. Установить возвратную топливную трубку А в сборе (15).
23. Установить кронштейн топливной трубки (14).
24. Установить прокладку (13).
25. Установить топливную рейку в сборе (12).
26. Установить хомут электропроводки (11).
27. Подсоединить разъем датчика давления топлива (10).
28. Установить трубку впрыска топлива №1 (9).
29. Установить трубку впрыска топлива №2(8).
30. Установить трубку впрыска топлива №3 (7).
31. Установить трубку впрыска топлива №4 (6).
32. Установить питающую трубку топливного насоса (5).
33. Установить возвратную топливную трубку В в сборе (4).
34. Установить возвратный топливный шланг (3).
35. Установить топливный шланг (2).
36. Установить шланг вентиляции (1).
37. Установить крыш ку двигателя.
38. Установить основную аккумуляторную батарею и поддон аккумуляторной батареи.
