Короткая колесная база
Примечание. При установке затянуть болты моментами, указанными на рисунке.
1. Установить ступицу и поворотный кулак в сборе (18).
2. Установить защиту ротора (17).
3. Подсоединить соединение нижнего рычага подвески, ступицы и поворотного кулака в сборе (16).
4. Установить шплинт (15).
5. Подсоединить соединение верхнего рычага подвески, ступицы и поворотного кулака в сборе (14).
6. Установить шплинт (13).
7. Установить передний датчик высоты транспортного средства и отсоединить соединение верхнего рычага подвески (12).
8. Подсоединить соединение наконечника рулевой тяги, ступицы и поворотного кулака в сборе (11).
9. Установить шплинт (10).
10. Установить пылезащитное покрытие (9).
11. Установить тормозной диск (8).
12. Установить суппорт в сборе (7).
13. Установить датчик скорости колеса (6).
14. Установить кронштейн тормозного шланга (5).

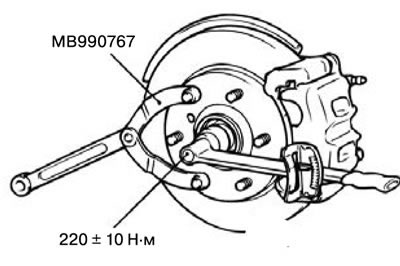

15. Завернуть гайку оси (4).
Внимание. Перед затяжкой гайки оси привода подшипник ступицы переднего колеса не должен быть нагружен весом автомобиля.
Примечание. При установке использовать динамометрический ключ.
Оригинал материала на веб-сайте MITSUBISHIMAN
16. Установить крышку оси (3).
17. Установить шплинт (2).
18. Установить крышку ступицы (1).
19. Проверить защитный чехол на наличие трещин и повреждений, нажав на него пальцем.
Длинная колесная база
Примечание. При установке затянуть болты моментами, указанными на рисунке.
1. Установить ступицу и поворотный кулак в сборе (17).
2. Установитьзащиту ротора (16).
3. Подсоединить соединение нижнего рычага подвески, ступицы и поворотного кулака в сборе (15).
4. Установить шплинт (14).
5. Подсоединить соединение верхнего рычага подвески, ступицы и поворотного кулака в сборе (13).
6. Установить шплинт (12).
7. Установить передний датчик высоты транспортного средства и отсоединить соединение верхнего рычага подвески (11).
8. Подсоединить соединение наконечника рулевой тяги, ступицы и поворотного кулака в сборе (10).
9. Установить шплинт (9).
10. Установить тормозной диск (8).
11. Установить суппорт в сборе (7).
12. Установить датчик скорости колеса (6).
13. Установить кронштейн тормозного шланга (5).

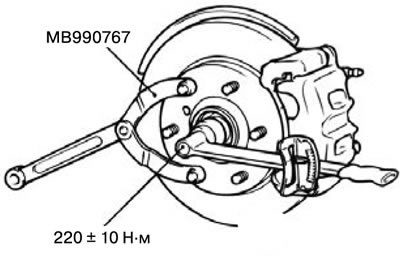

14. Завернуть гайку оси (4).
Внимание. Перед затяжкой гайки оси привода подшипник ступицы переднего колеса не должен быть нагружен весом автомобиля.
Примечание. При установке использовать динамометрический ключ.
15. Установить крышку оси (3).
16. Установить шплинт (2).
17. Установить крышку ступицы (1).
18. Проверить защитный чехол на наличие трещин и повреждений, нажав на него пальцем.
