Примечание. При установке затянуть болты моментами, указанными на рисунке.
1. Установить опорную плиту (13).
2. Установить заднюю ступицу в сборе (12).
3. Установить защиту ротора датчика скорости системы АБС (11).
4. Подсоединить соединение заднего приводного вала в сборе (10).
5. Установить поворотный кулак, заднюю ступицу в сборе и опорную плиту.
6. Подсоединить соединение нижнего рычага подвески и поворотного кулака (9).

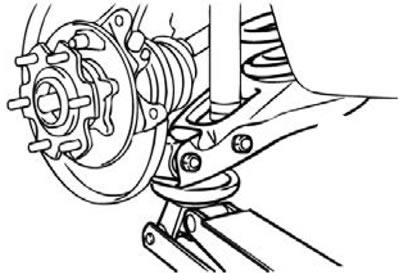

1) Сжать винтовую пружину при помощи напольного домкрата и завернуть крепежный болт нижнего рычага.
7. Установить тормозные колодки стояночной тормозной системы (8).
8. Подсоединить соединение троса стояночной тормозной системы (7).
9. Установить тормозной диск (6).
10. Установить суппорт в сборе (5).

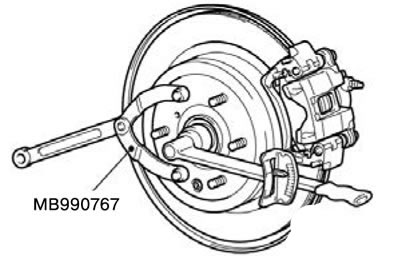

11. Завернуть гайку оси (4).
Внимание. Перед затяжкой гайки оси привода подшипник ступицы переднего колеса не должен быть нагружен весом автомобиля.
Источник статьи доступен на MitsubishiMan
Примечание. При установке использовать динамометрический ключ.
Момент затяжки: 220±10 Н·м.
12. Установить крышку оси (3).
13. Установить шплинт (2).
14. Завернуть крышку ступицы (1).
15. Проверить и отрегулировать ход рычага стояночного тормоза.
