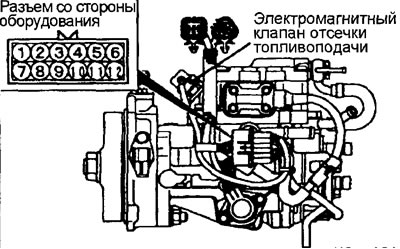

Проверка клапана отсечки топливоподачи
Проверка звука срабатывания
1. Закрепите микрофон на электромагнитном клапане отсечки топливоподачи, чтобы проверить звук работы при включении зажигания.
Проверка сопротивления обмотки
1. Отсоедините разъем ТНВД (12-контактный).
2. Измерьте сопротивление между выводом № 1 (электромагнитного клапана отсечки топливоподачи) и корпусом ТНВД. Номинальное значение: 6,8-9,2 Ом.

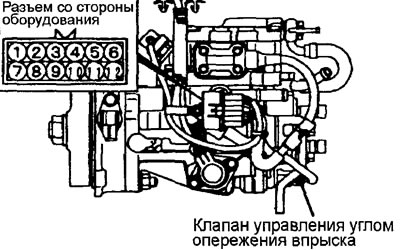

Проверка клапана управления углом опережения впрыска
1. Отсоедините разъем ТНВД (12-контактный).
2. Измерьте сопротивление между выводом № 5 и выводом № 9. Номинальное значение: 10,8 - 11,2 Ом.

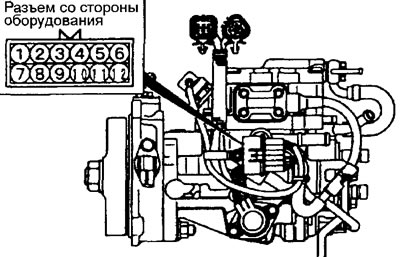

Проверка исполнительного устройства электронного гувернера ТНВД
1. Отсоедините разъем ТНВД (12-контактный).
2. Измерьте сопротивление между выводом № 6 и выводом № 10. Номинальное значение: 0,64-0,72 Ом.

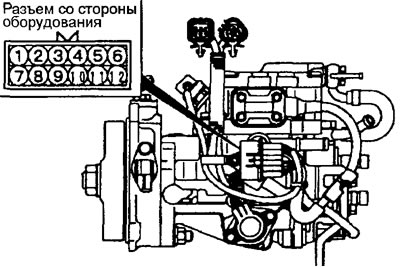

Проверка датчика температуры топлива
1. Отсоедините разъем ТНВД (12-контактный).
2. Измерьте сопротивление между выводом № 7 и выводом №11. Номинальное значение: 1,4-2,6 Ом.

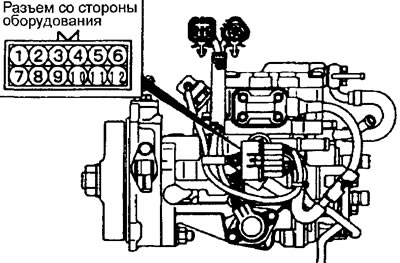

Проверка датчика положения дозирующей муфты ТНВД
1. Отсоедините разъем ТНВД (12-контактный).
2. Измерьте сопротивление между следующими выводами.
| Вывод № 4 - Вывод № 12 | 11,2-12,4 Ом |
| Вывод № 4 - Вывод № 8 | 5,6-6,2 Ом |
| Вывод № 8 - Вывод № 12 | 5,6-6,2 Ом |

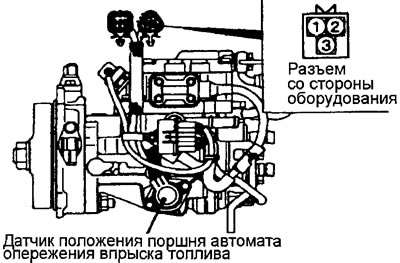

Проверка датчика положения поршня автомата опережения впрыска топлива
1. Отсоедините разъем датчика положения поршня автомата опережения впрыска топлива.
2. Измерьте сопротивление между следующими выводами.
| Вывод № 1 - Вывод № 2 | 160-168 Ом |
| Вывод № 1 - Вывод № 3 | 80-84 Ом |
| Вывод № 2 - Вывод № 3 | 80-84 Ом |

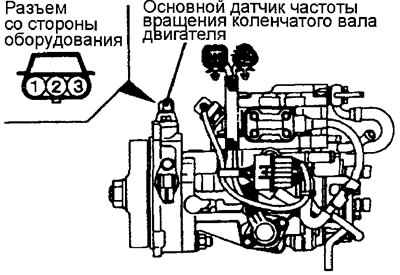

Проверка основного датчика частоты вращения коленчатого вала
1. Отсоедините разъем датчика частоты вращения коленчатого вала.
2. Измерьте сопротивление между выводом № 2 и выводом № 3. Номинальное значение: 2,15 кОм.

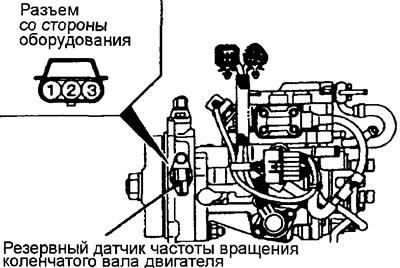

Проверка резервного датчика частоты вращения коленчатого вала
1. Отсоедините разъем датчика частоты вращения коленчатого вала.
2. Измерьте сопротивление между выводом № 2 и выводом № 3. Номинальное значение: 2,15 кОм.
