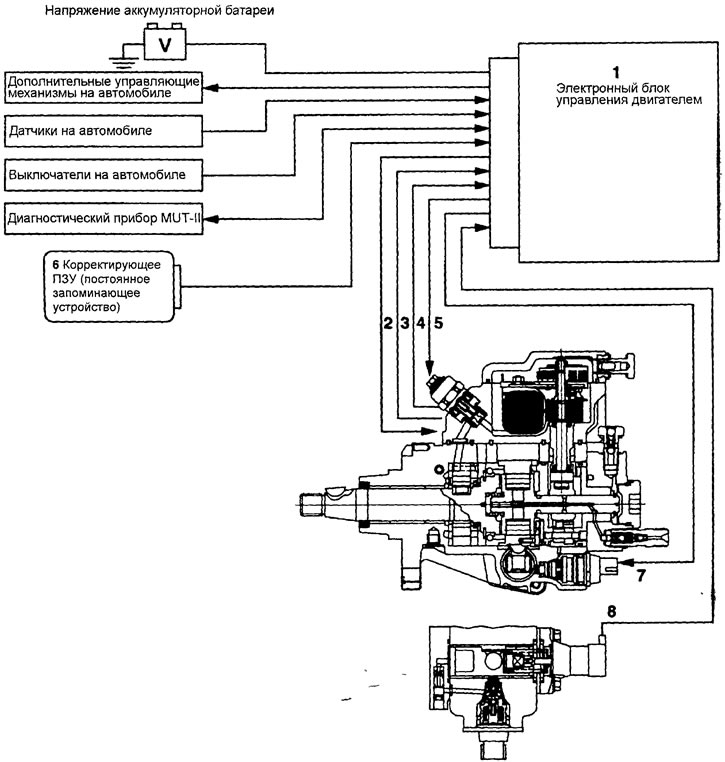

2) Схема системы топливоподачи
1. Исполнительный механизм электронного регулятора (GE); 2. Датчик положения дозирующей муфты; 3. Датчик температуры топлива; 4. Электромагнитный клапан выключения подачи топлива; 5 Клапан управления автоматом опережения впрыскивания топлива; 6. Датчик положения поршня автомата опережения впрыскивания
| № | Название элемента | Функция |
| 1 | Электронный блок управления двигателем | Определяет условия движения, выполняет необходимые расчеты, обрабатывает полученную информацию, выдает управляющие сигналы |
| 2 | Электронный регулятор (исполнительный механизм электронного регулятора (GE)) | Управляет объемом впрыскиваемого топлива |
| 3 | Датчик положения дозирующей муфты | Определяет положение дозирующей муфты |
| 4 | Датчик температуры топлива | Определяет температуру топлива |
| 5 | Электромагнитный клапан выключения подачи топлива | Отключает подачу топлива |
| 6 | Корректирование базы данных ROM | Компенсация изменений условий движения |
| 7 | Клапан управления автоматом опережения впрыскивания (TCV) | Управляет углом опережения впрыскивания топлива |
| 8 | Датчик положения поршня автомата опережения впрыскивания | Определяет положение поршня автомата опережения впрыскивания топлива |
