6) Исполнительный механизм GE (электронный регулятор)
Исполнительный механизм GE управляет положением дозирующей муфты таким образом, чтобы количество впрыскиваемого топлива удовлетворяло требованиям оптимальной работы двигателя.
Устройство

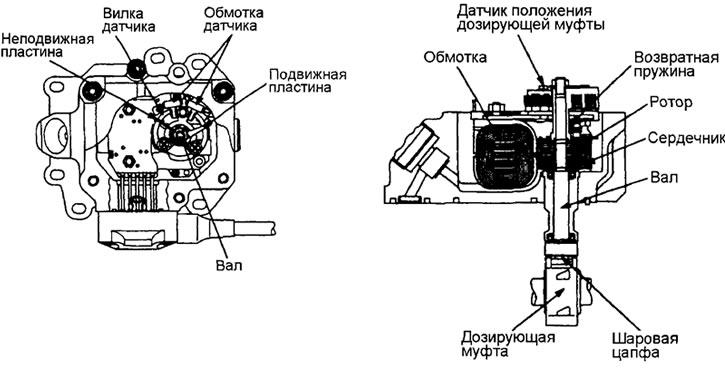

Исполнительный механизм GE состоит из обмотки, сердечника, ротора, вала, возвратной пружины и датчика положения дозирующей муфты Механизм устанавливается на верхней крышке ТНВД.
Шаровая цапфа крепится к нижней части вала, который имеет прессовую посадку на роторе, и располагается эксцентрично по отношению к оси вращения вала, при сборке шаровая цапфа устанавливается в паз дозирующей муфты
Поэтому вращение ротора вызывает перемещение дозирующей муфты вдоль оси ТНВД.
Датчик положения дозирующей муфты состоит из вилки датчика, обмотки датчика, неподвижной и подвижной пластины
Подвижная пластина соединяется непосредственно с валом и вращается вместе с ним.
Принцип действия
Исполнительный механизм GE электромагнитного типа, он устанавливает положение дозирующей муфты в соответствии с необходимой объемной подачей впрыскиваемого топлива.

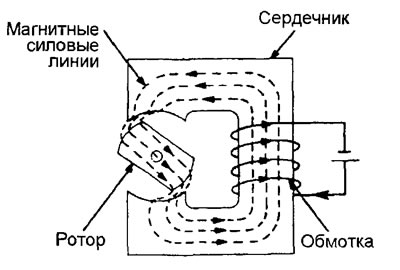

При подаче тока на обмотку, магнитные силовые линии, генерируемые в сердечнике, поворачивают ротор на определенный угол.
Сила, развиваемая электромагнитом, определяется величиной тока, проходящего через обмотку Эта сила поворачивает ротор до тех пор, пока эта сила не уравновешивается усилием возвратной пружины.
