Установка ТНВД в сборе

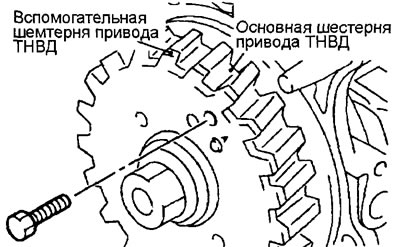

1. Установите болт (М6х16) в указанное на рисунке положение, для того чтобы закрепить основную и вспомогательные шестерни привода ТНВД в требуемом положении.

Примечание: При замене ТНВД в сборе или при замене блока шестерен в сборе, необходимо заранее установить указанный болт.

2. Убедитесь в том, что поршень первого цилиндра находится в ВМТ конца такта сжатия.

3. Совместите риску на шестерне привода ТНВД с риской на фланце и установите ТНВД в сборе на фланец корпуса шестерен привода.

Примечание: После установки ТНВД в сборе, особенность конструкции шестерни позволяет ей войти в паз шестерни привода ТНВД, расположенную за фланцем корпуса со смещением в один зуб.

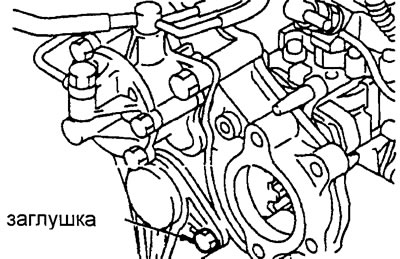

4. Выверните заглушку.

5. Выверните болт (М6х16), который был установлен на этапе 1, через отверстие.

Текст статьи взят с сайта: MitsubishiMan.ru

6. Поставьте на место заглушку.
