Проверьте натяжение ремня привода, следуя следующим операциям:
| Показатели | При проверке | При регулировке | При замене | |
| Частота вибрации, Гц | А | 177-191 | 177-191 | 177-191 |
| Частота вибрации, Гц | В | 145-156 | 145-156 | 145-156 |
| Натяжение, Н | С | 343-392 | 343-392 | 490-539 |
| Величина прогиба, мм (для справки) | С | 7,5-8,5 | 7,5-8,5 | 6,0-6,5 |
При использовании прибора MUT-II

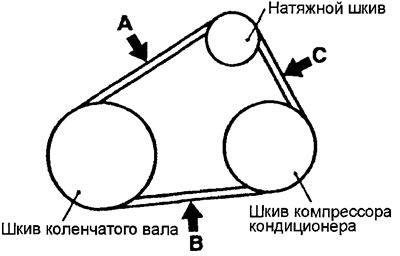

Осторожно постучите пальцем в средней, между соседними шкивами, части ремня привода, как показано стрелками А и В и убедитесь, что измеренная частота вибрации находится в допустимых пределах.
При использовании приспособления для проверки натяжения ремня привода
Установите приспособление в средней, между соседними шкивами, части ремня привода (стрелка С) и убедитесь, что натяжение ремня привода соответствует норме.
При проверке величины прогиба ремня привода
Приложите усилие около 100 Н в средней, между соседними шкивами, части ремня, так как показано стрелкой С на рисунке и убедитесь, что величина прогиба ремня привода находится в допустимых пределах.
Если измеренные величины выходят за допустимые пределы, отрегулируйте степень натяжения ремня привода следующим образом:

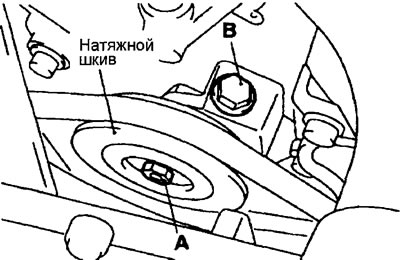

- (1) Ослабьте фиксирующий болт А.
- (2) Регулирующим болтом В отрегулируйте натяжение ремня привода.
- (3) Затяните фиксирующий болт А номинальным моментом. Момент затяжки: 44±10 Нм.
- (4) Проверьте натяжение ремня, повторите регулировку, если необходимо.
Внимание: При проверке натяжение ремня привода, проверните коленчатый вал двигателя на один-два оборота по часовой стрелке.
