(6) Управление включением кондиционера на режиме холостого хода

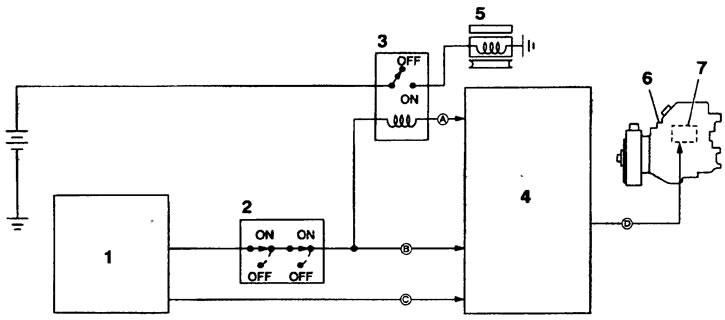

1. Электронный блок управления компрессором кондиционера; 2. Сдвоенный выключатель давления; 3. Реле кондиционера; 4. Электронный блок управления двигателем; 5. Электромагнитная муфта компрессора кондиционера; 6. ТНВД; 7. Исполнительный механизм GE (электронного гувернера)
Управление реле кондиционера
А: При включении кондиционера производится управление топливоподачей в соответствии с условиями работы двигателя в момент включения.
Первоначальный источник информации [MitsubishiMan.ru]
В: Электронный блок управления компрессором кондиционера подает напряжение бортовой сети на электронный блок управления двигателем при включении кондиционера.
А: Когда сигнал ON (включения) кондиционера подается на электронный блок управления двигателем, то он включает силовой транзистор Это вызывает поступление электрического тока на силовую катушку реле кондиционера. Переключатель реле включается и включает электромагнитную муфту компрессора кондиционера.
Управление режимом холостого хода
В положении "N" или "Р", холостой ход контролируется на трех уровнях, в соответствии с нагрузкой на кондиционер.
C: Электронный блок управления компрессором кондиционера подает три различных значения напряжения на электронный блок управления двигателем, в зависимости от нагрузки на кондиционер.
D: Электронный блок управления двигателем определяет величину напряжения, исходящую от электронного блока управления компрессором кондиционера и посылает соответствующий сигнал на исполнительный механизм GE (электронного регулятора) для соответствующей подстройки частоты вращения коленчатого вала на холостом ходу.
