Оглавление: При использовании прибора MUT-II ⤓ При использовании приспособления для…⤓ При проверке величины прогиба ремня…⤓
Проверьте натяжение ремня привода следующим образом.
Номинальные значения
| Позиция | При проверке | При регулировке | При замене |
| Частота вибрации, Гц | 122-161 | 122-136 | 149-161 |
| Натяжение, Н | 207-363 | 207-259 | 311-363 |
| Прогиб ремня, мм (для справки) | 8,0-11,0 | 10,0-11,0 | 8,0-9,0 |
При использовании прибора MUT-II
(1) Подсоедините к прибору MUT-II специальный инструмент (МВ991668 - микрофон).
(2) Подсоедините прибор MUT-II к диагностическому разъему.
Внимание: При подсоединении или при отсоединении прибора MUT-II необходимо всегда устанавливать замок зажигания в положение LOCK (OFF) - выключено.
(3) Включите (ON) зажигание и выберите режим «Измерение натяжения ремня привода» (Belt tension measurement) на меню экрана прибора MUT-II.

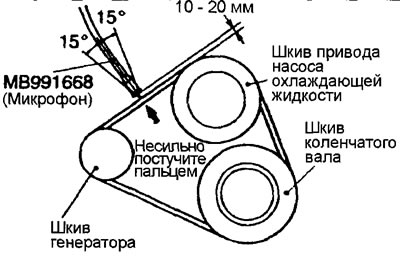

(4) Расположите микрофон на расстоянии 10-20 мм от проверяемого ремня в средней, между соседними шкивами, его части и, по возможности, перпендикулярно (±15°) к его поверхности.
(5) Несильно постучите пальцем с тыльной части ремня привода, как показано на рисунке, и убедитесь, что частота вибрации ремня привода соответствует норме.
Внимание:
- 1) Температура ремня привода должна быть близкой температуре окружающей среды.
- 2) Не допускайте попадания воды или масла на микрофон.
- 3) При сильных порывах ветра в зоне микрофона или при наличии других источниках шума, измеренные величины не будут соответствовать истинным значениям вибраций самого ремня привода.
- 4) Если в процессе проверки, микрофон касается проверяемого ремня привода, и в этом случае, измеренные величины не будут соответствовать истинным значениям вибраций самого ремня привода.
- 5) Проводить подобные измерения на работающем двигателе не допускается.

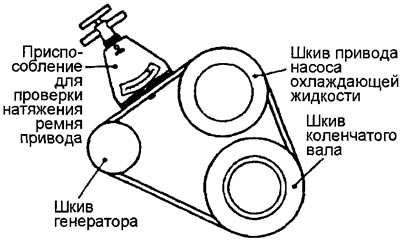

При использовании приспособления для проверки натяжения ремня привода
При помощи приспособления проверьте степень натяжения ремня привода, как показано на рисунке.

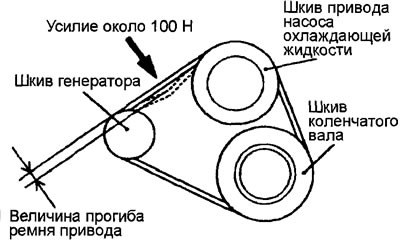

При проверке величины прогиба ремня привода
Приложите усилие около 100 Н в средней, между соседними шкивами, части ремня, так как показано стрелкой на рисунке и убедитесь, что величина прогиба ремня привода находится в допустимых пределах.

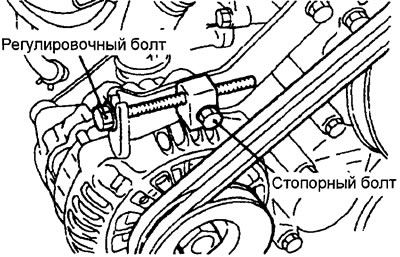

Если измеренные величины выходят за допустимые пределы, отрегулируйте степень натяжения ремня привода следующим образом:
- (1) Ослабьте гайку оси крепления генератора.
- (2) Ослабьте стопорный болт.
- (3) Вращением регулировочного болта отрегулируйте натяжение ремня привода.
- (4) Затяните стопорный болт и гайку оси крепления генератора.
- (5) Проверните коленчатый вал двигателя на один -два оборота, после чего проверьте степень натяжения ремня привода.
Внимание: Клиновые ремни должны меняться одновременно и все сразу; будьте осторожны: не допускайте попадания на их поверхности масел и консистентных смазок.
