Примечание: Проверка и регулировка тепловых зазоров в клапанном механизме должны производиться на холодном двигателе.
1. Снимите крышку клапанного механизма.
2. Выверните все свечи накаливания.

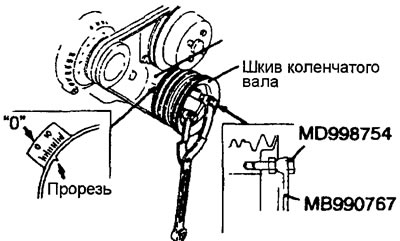

3. Специальным инструментом проверните коленчатый вал по часовой стрелке и совместите прорезь на шкиве коленчатого вала с меткой «О» механизма газораспределения, чтобы установить поршень первого цилиндра в положение верхней мертвой точки (ВМТ) конца такта сжатия.
Внимание: Никогда не проворачивайте коленчатый вал двигателя против часовой стрелки при попытке регулирования натяжения цепи привода ГРМ. Если это все-таки произойдет, немедленно снимите и переустановите натяжитель цепи.

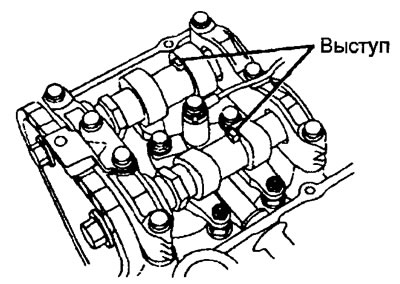

Примечание: Если выступы на поверхностях распределительных валов ориентированы вверх (как показано на рисунке), это значит, что поршень первого цилиндра находится в ВМТ конца такта сжатия.
4. Когда поршни первого и четвертого цилиндров находятся в ВМТ конца такта сжатия, необходимо при помощи плоского щупа измерить тепловые зазоры в клапанах, которые отмечены значком «О» в таблице, приведенной ниже.
Когда поршень первого цилиндра находится в ВМТ конца такта сжатия
| Номер цилиндра | 1 | 2 | 3 | 4 |
| Впускной клапан | О | О | - | - |
| Выпускной клапан | О | - | О | - |
Когда поршень четвертого цилиндра находится в ВМТ конца такта сжатия
| Номер цилиндра | 1 | 2 | 3 | 4 |
| Впускной клапан | - | - | О | О |
| Выпускной клапан | - | О | - | О |
Номинальные значения:
- Впускные клапаны: 0,1 мм
- Выпускные клапаны: 0,15 мм
Примечание: Если плоский щуп вставляется и извлекается с усилием, значит величина теплового зазора соответствует норме.
Если же плоский щуп вставляется и извлекается свободно, без усилия, значит величина теплового зазора не соответствует норме.
5. Если величина теплового зазора в клапанах не соответствует норме, необходимо выполнить следующие операции:

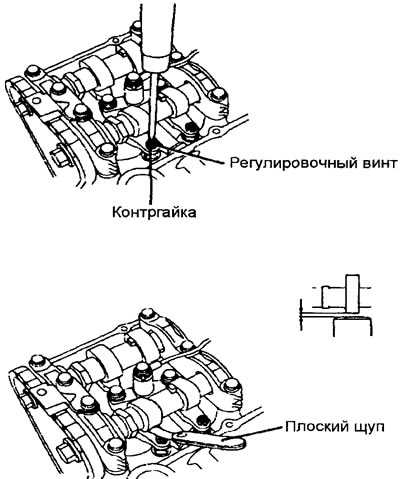

- (1) Ослабьте контргайку и поворотом регулировочного винта добейтесь небольшого сопротивления при протаскивании плоского щупа.
- (2) По окончании регулировки, затяните контргайку номинальным усилием, придерживая регулировочный винт отверткой от возможного его проворачивания. Номинальный момент: 9,5±0 5 Нм
- (3) Вновь измерьте тепловой зазор, чтобы убедиться, что его величина соответствует номинальному значению.
