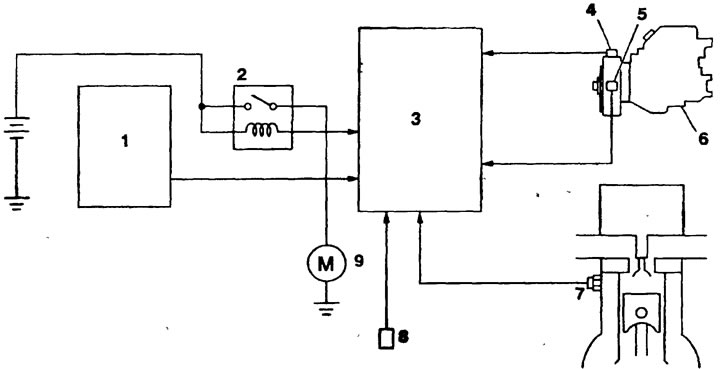

(7) Управление реле конденсора вентилятора кондиционера
1. Электронный блок управления кондиционером; 2. Реле вентилятора конденсора; 3. Электронный блок управления двигателем; 4. Главный датчик частоты вращения коленчатого вала двигателя; 5. Вспомогательный датчик частоты вращения коленчатого вала двигателя; 6. ТНВД; 7. Датчик температуры охлаждающей жидкости в двигателе; 8. Датчик скорости автомобиля; 9. Электродвигатель вентилятора конденсора
При включении реле вентилятора конденсора управление топливоподачей осуществляется в соответствии с изменяющимися условиями работы двигателя.
Электронный блок управления компрессором кондиционера подает три различных значения напряжения на электронный блок управления двигателем в зависимости от нагрузки кондиционера.
Электронный блок управления двигателем использует напряжение, подаваемое с электронного блока управления компрессором кондиционера и сигналы датчика температуры охлаждающей жидкости в двигателе, датчика частоты вращения коленчатого вала двигателя и датчика скорости двигателя при управлении реле вентилятора конденсора.

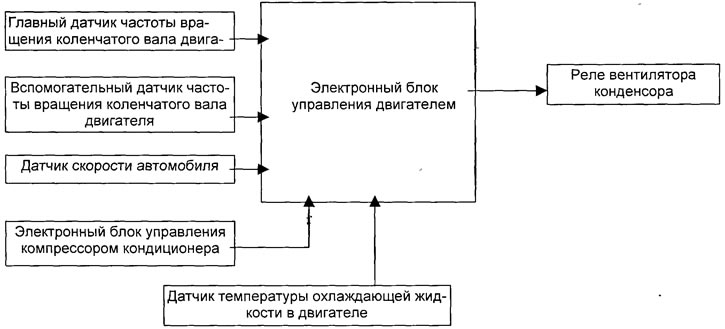

Блок-схема системы
